【図解】機械の据付工事とは？工事の具体的な手順を初心者向けに徹底解説！

皆さんは、上にある過去の私のように、

という状態ではないでしょうか？

「機械据付工事」は、プラントを建設する時には必ず行われる工事であり、設備を正常に稼働させるために非常に重要な役割を果たします。

そんな「機械据付工事」がどのような内容の工事を指しているのか？また、どのような手順で工事が進められていくのか？を理解しておくことは、プラントエンジニアリング業界で働く人にとって必須の知識といえます。

そこで本記事では、皆さんが機械据付工事とはいったいどのような工事なのかを理解できるよう、機械据付工事とは何か（定義）と、工事の具体的な手順（工程）を分かりやすく解説します。

機械据付工事とは？（定義）

早速ですが、機械据付工事の定義をお伝えします。

上記が定義となりますが、これだけだと少し漠然としていて、なかなか具体的なイメージがしづらいですよね。

そこで、皆さんがよりクリアに理解できるよう、以下の5W1H（6つの疑問）に沿って機械据付工事の輪郭をもう少し深掘りしていきます！

それぞれ順番に見ていきましょう。

どんな設備を設置するのか（What）

機械据付工事では、文字通り「機械設備」の設置を行います。

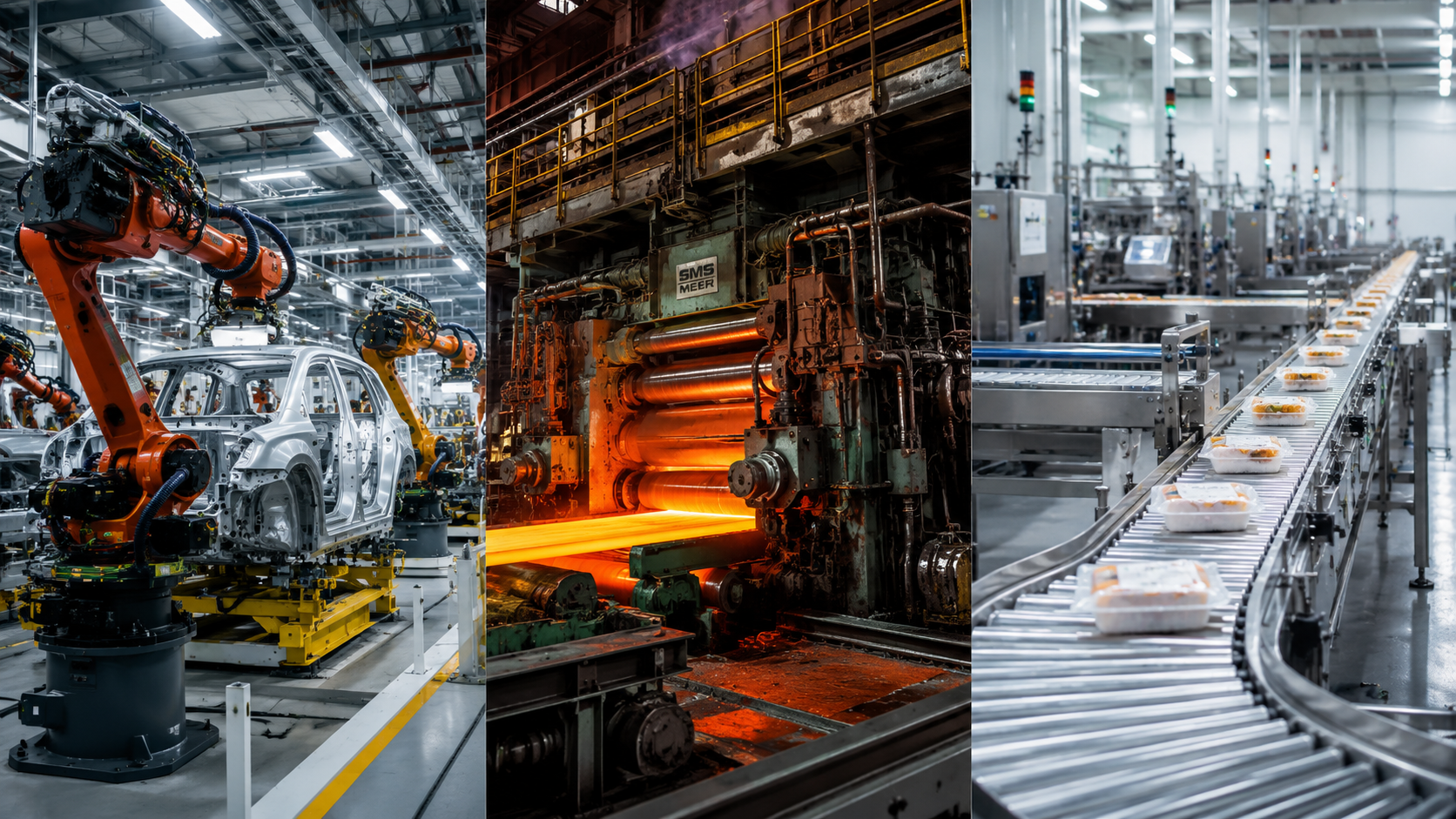

例えば、「機械設備」の例として以下のようなものが挙げられます。

もちろん設備によってサイズはバラバラで、大きいものだとビルくらいの大きさになる巨大な設備を設置することもあります。

ただし、全ての「機械設備」が対象となるわけではありません。

原則として、以下のような機械設備は機械据付工事には含まれません。

機械据付工事の対象となるのは、以下のような機械設備です。

なぜ機械据付工事を行うのか（Why）

機械据付工事が行われる最大の理由は、「設備を稼働できる状態にするため」です。

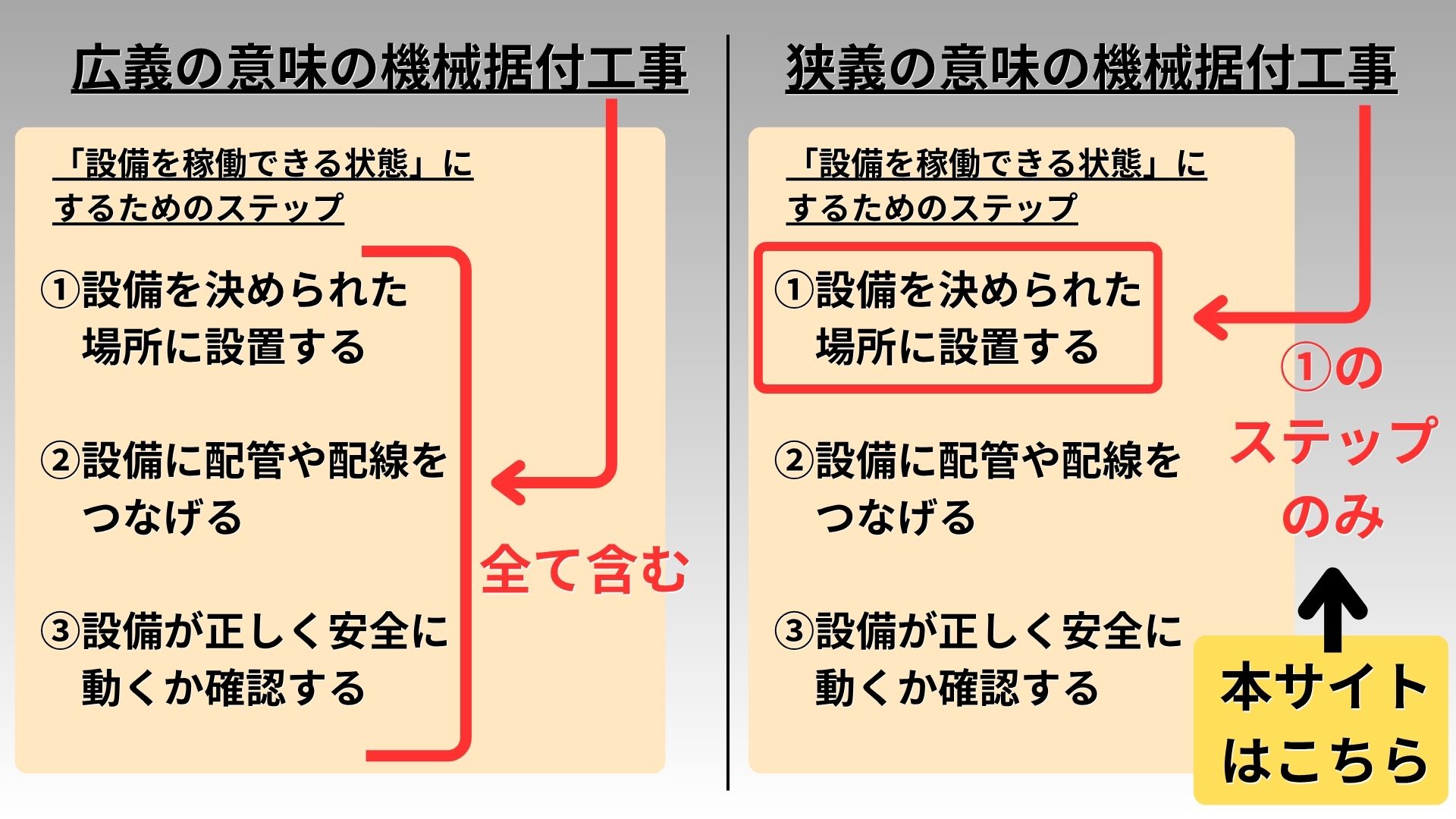

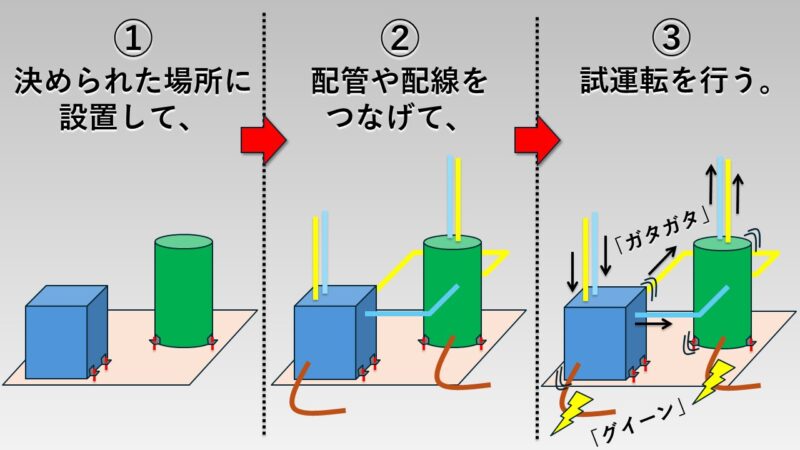

そもそも設備を稼働できる状態にするためには、以下のステップを踏む必要があります。

これらがすべて完了して、初めて設備を稼働できる状態にすることができます。

そして、機械据付工事は、上記のステップのうち、「1.設備を決められた場所に設置する」を担う工事として実行されます。

つまり、機械据付工事は最終目標である「設備を稼働できる状態にする」ために、「設備を決められた場所に設置する」役割を果たしている工事なのです。

いつ機械据付工事を行うのか（When）

機械据付工事は、「設備を稼働できる状態にする」ために行われる工事であるため、以下のようなときに行われます。

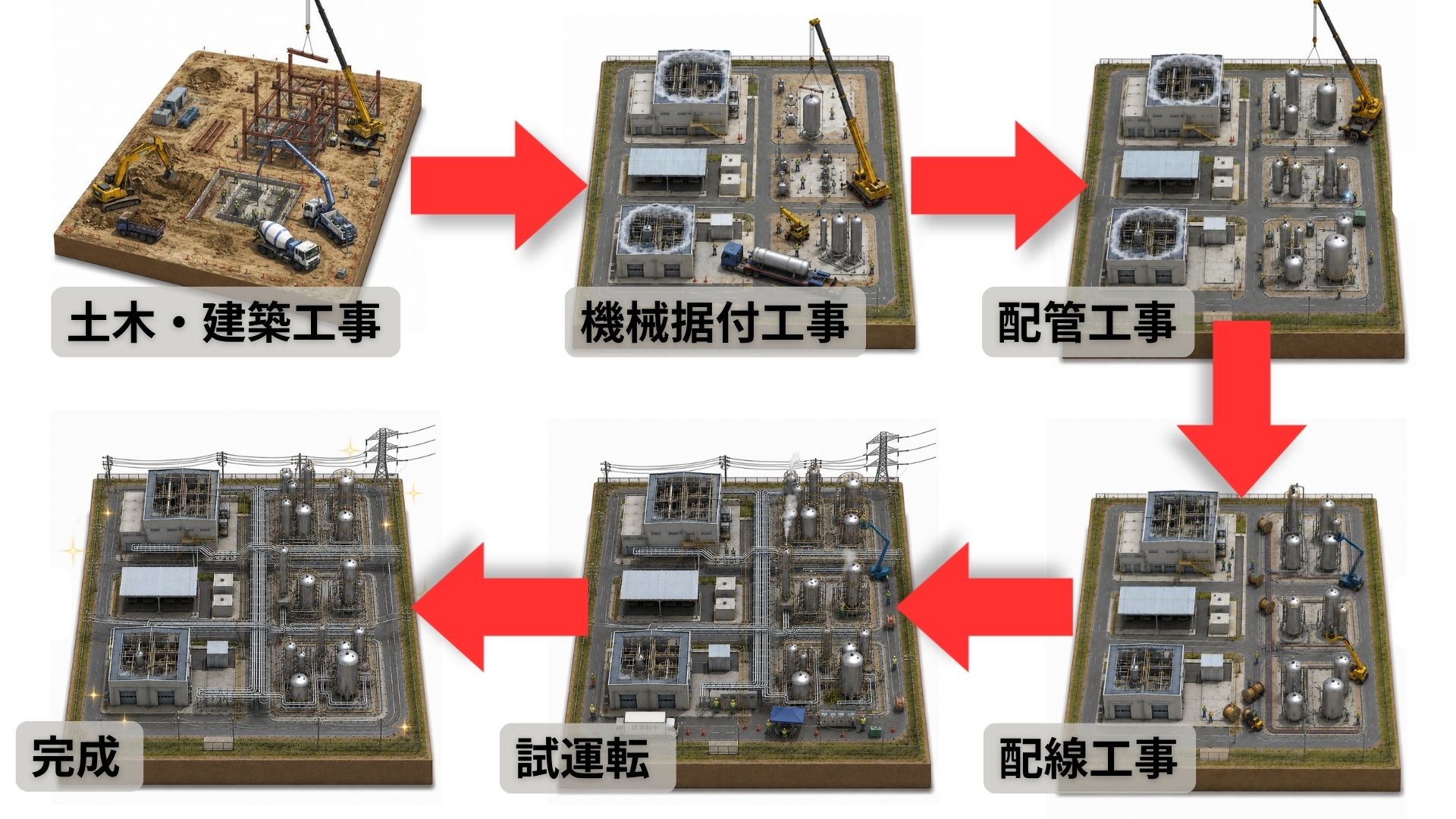

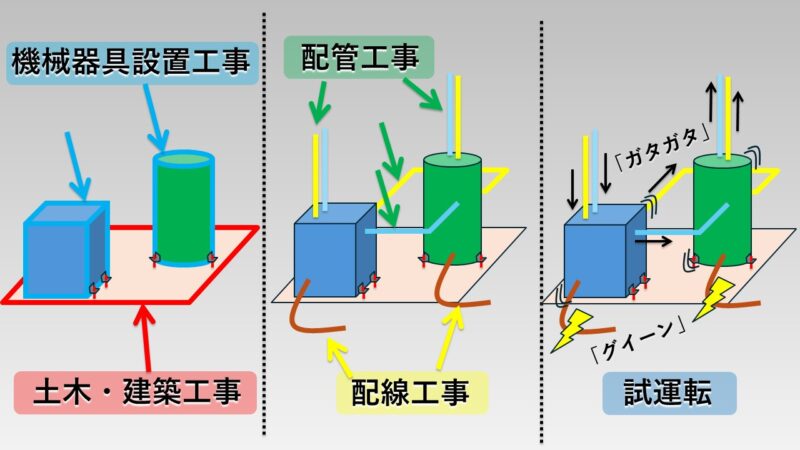

そして上記が行われるときの全体のスケジュールは、「設備を稼動できる状態にする」ために、以下のようになります。

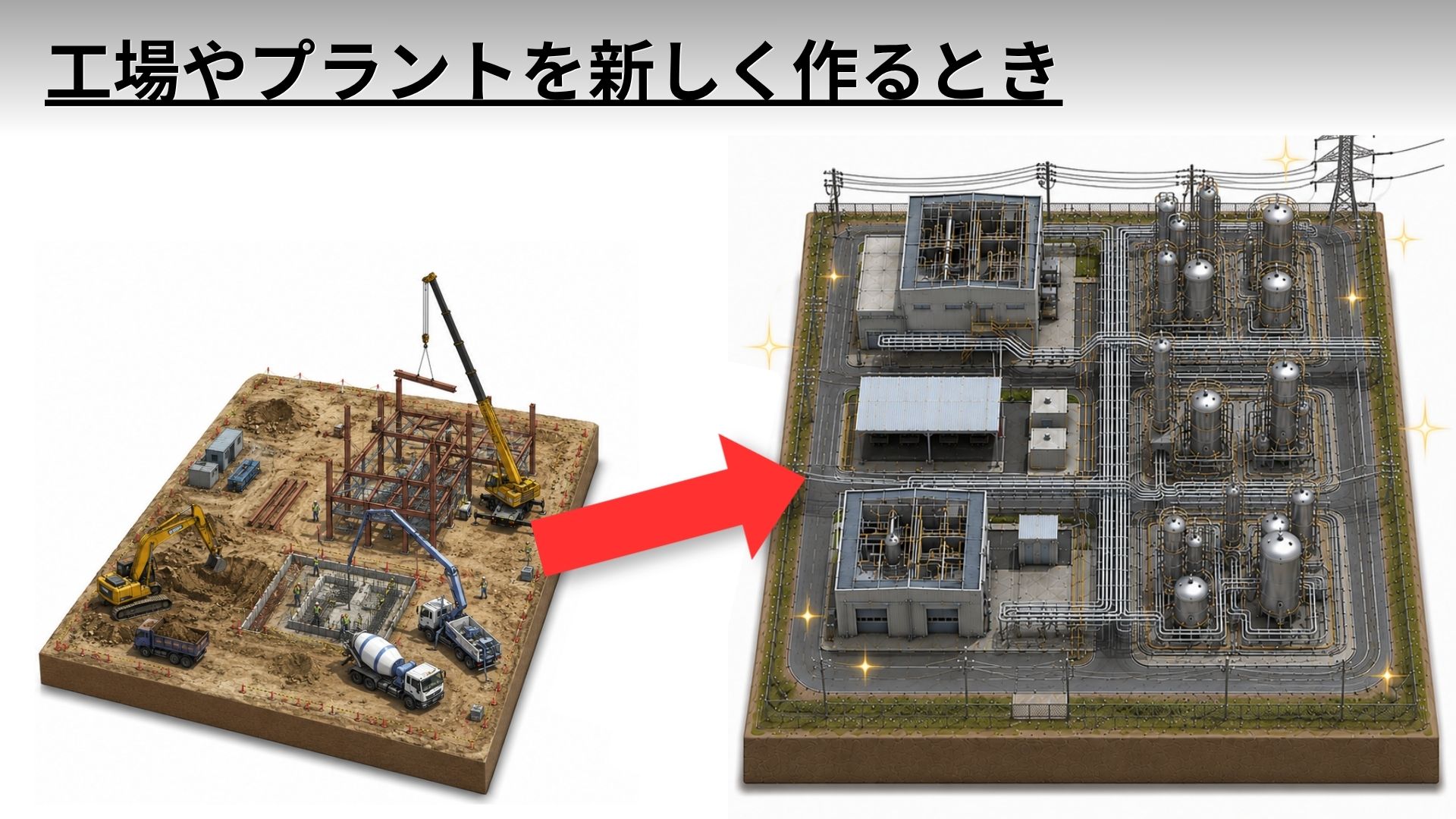

まず、工場やプラントを新しく作るときは、そもそも設備を設置する場所自体が無いため、まず設備を設置する場所を作る必要があります。そのため、土木・建築工事で土地や建物を完成させてから機械据付工事が行われます。

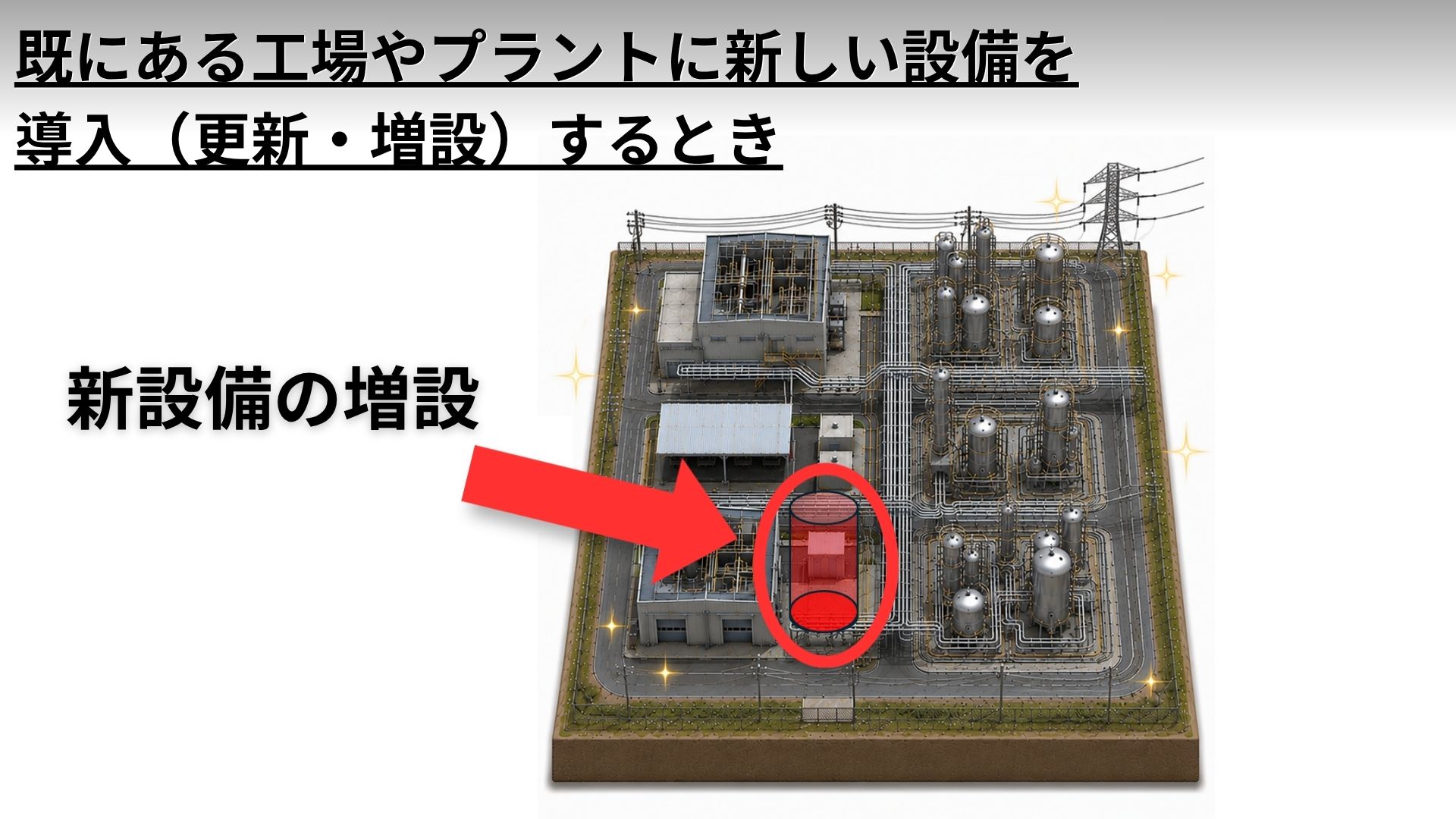

一方、既にある工場やプラントに新しい設備を導入する時は、基本的に既に設備を設置する場所が存在するため、土木・建築工事は行わず、機械据付工事から始まることが多いです。

まとめると、上記のタイミングで機械据付工事は行われ、その後は配管工事、配線工事、試運転へバトンタッチされて、「設備を稼働できる状態に」していきます。

どこで機械据付工事は行われるのか（Where）

機械据付工事は、機械設備の最終的な設置場所となる、顧客が指定する工場内やプラント内の工事現場で行われます。

どのように設備を設置するのか（How）

機械据付工事では、「設備の設計者が指定した場所に正確に設置する」必要があります。

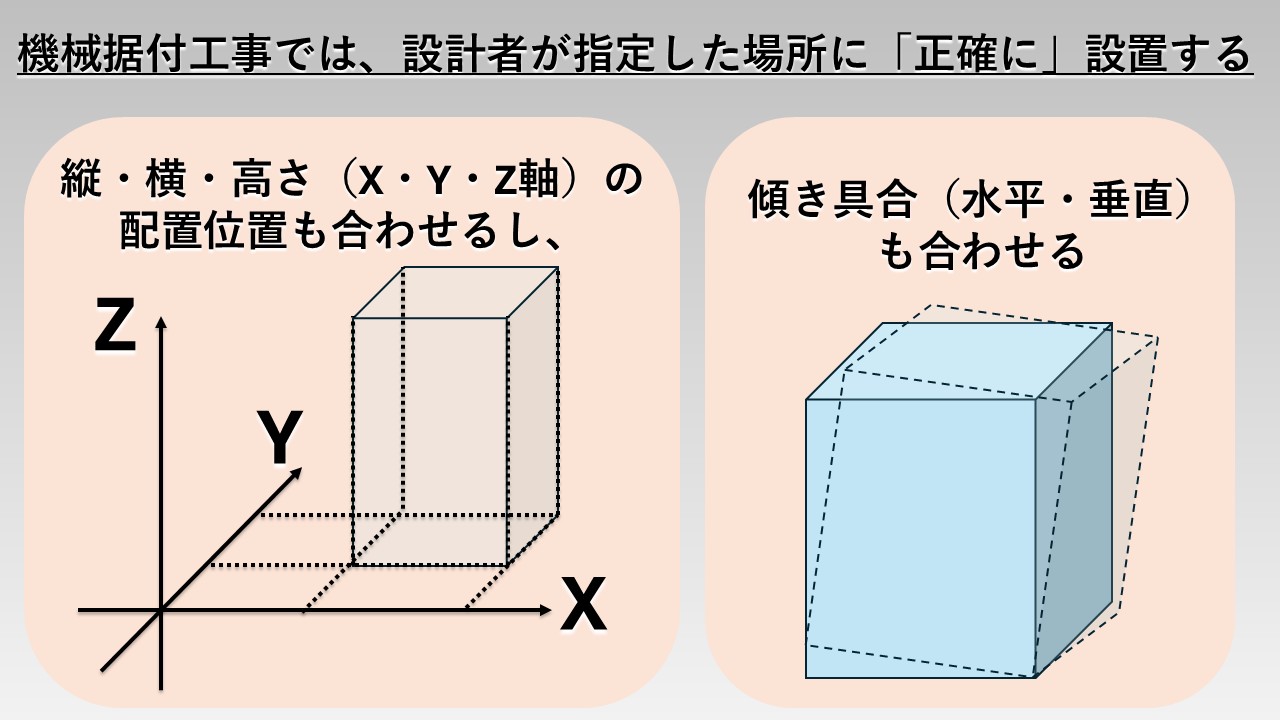

ここでいう「正確」とは、縦・横・高さ（X・Y・Z軸）の配置位置はもちろんのこと、設備の「傾き具合（水平・垂直）」も図面で指定された状態にピタリと調整して設置するということです。

なぜそこまでシビアなのかというと、指定された場所に正確に設置されないと、設備本来の機能が十分に発揮されない可能性があるためです。

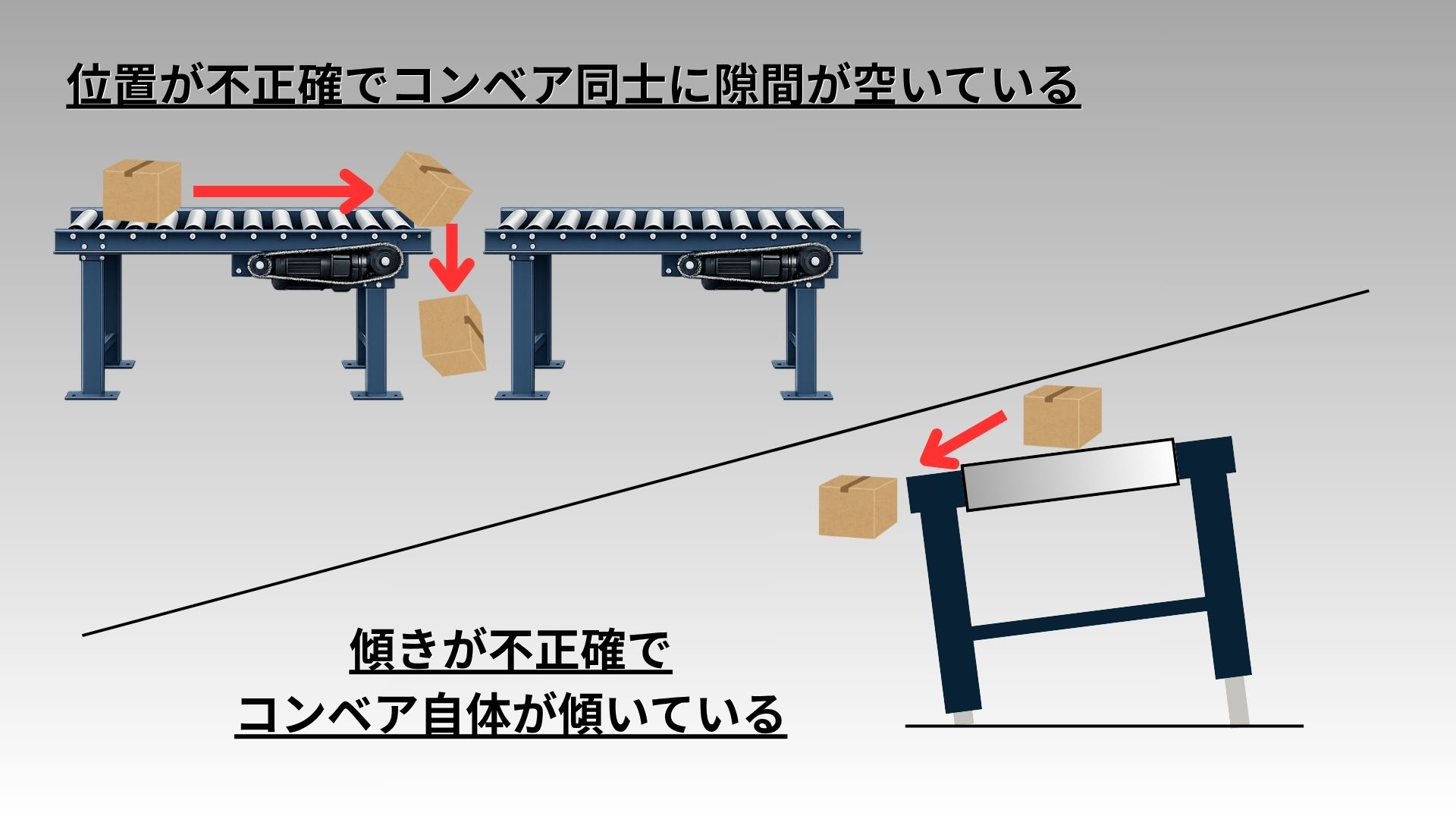

例えばローラーコンベアを設置する場合を考えてみてください。

• 位置が不正確でコンベア同士に隙間が空いている → 物がうまく乗り移れず落下する
• 傾きが不正確でコンベア自体が傾いている → 物がまっすぐ搬送されず、ラインが詰まる

このようなトラブルを防ぐため、機械据付工事では極めて高い精度が求められます。

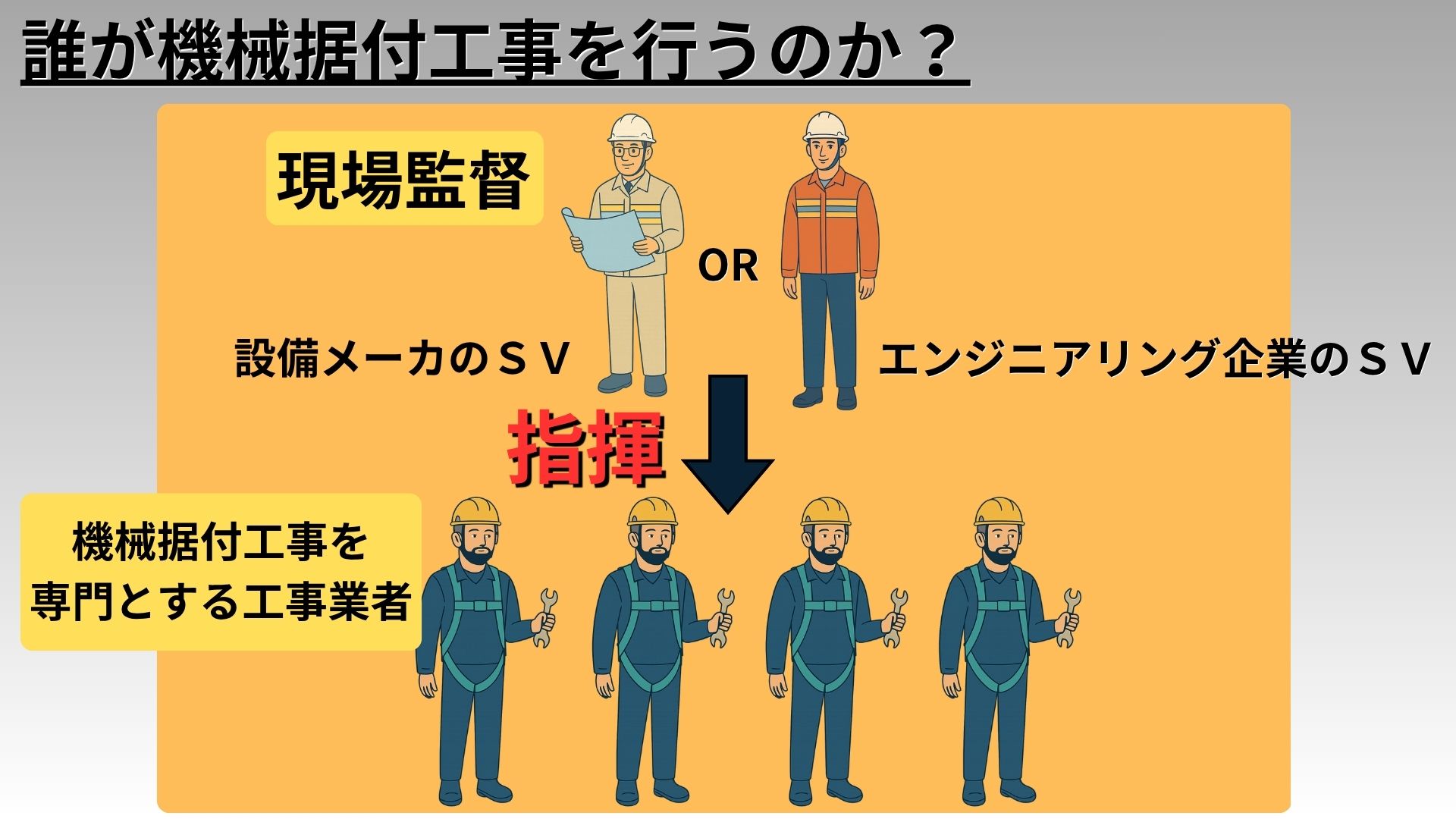

誰が機械据付工事を行うのか（Who）

機械据付工事は、主に以下２つの職種の人たちが協力して工事が行われています。

• 現場監督（指揮）：設備の設計・製作・納入を行うエンジニアリング企業や設備メーカーの技術者（SV：Super Visor、スーパーバイザーと呼ばれることもある）
• 工事業者：現場監督の指揮のもと、実際に作業を行う機械の重量物搬入や据付を専門とする工事業者

---

---

機械据付工事の具体的な手順（工程）

ではここからは、機械据付工事が具体的にどのような手順（工程）で進められていくのかについて解説していきます！

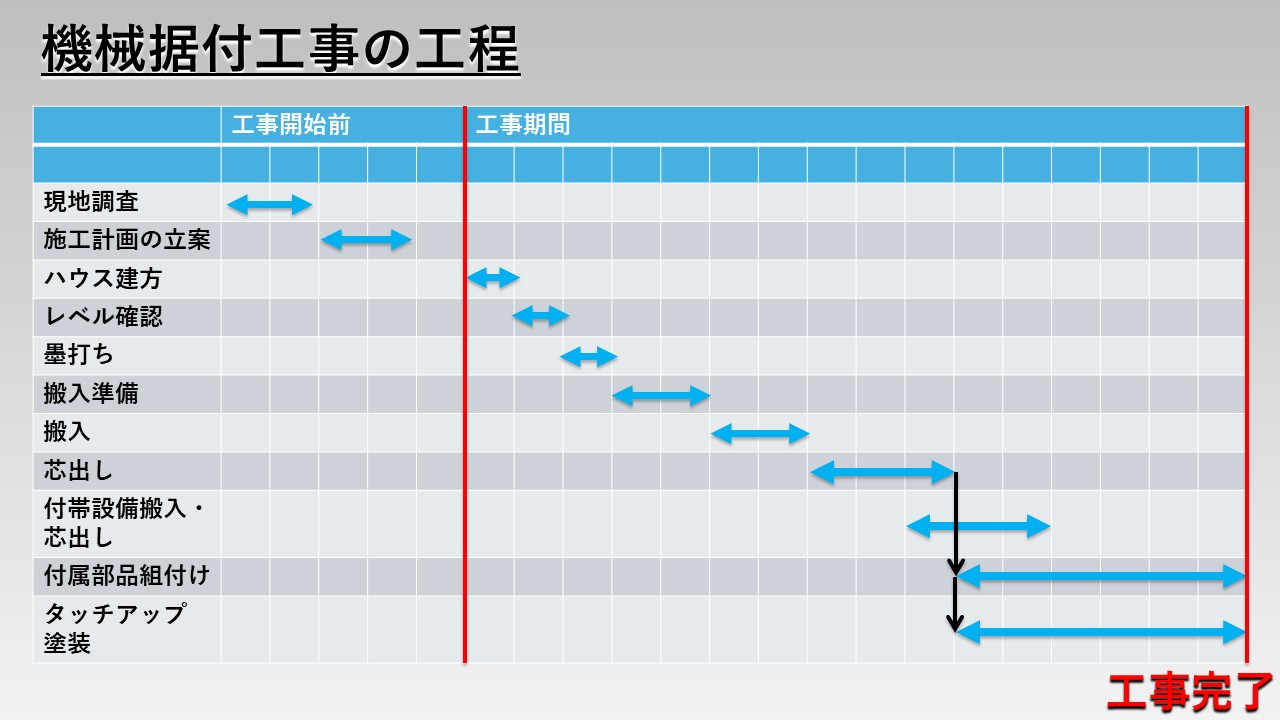

早速ですが、機械据付工事の具体的な手順は以下の通りです。

各工程における「作業の目的」「作業内容」をまとめましたので。一つづつ詳しく見ていきましょう！

また、ところどころで皆さんの「知っておくべきポイント」もお伝えしていきますので、あわせてご確認ください！

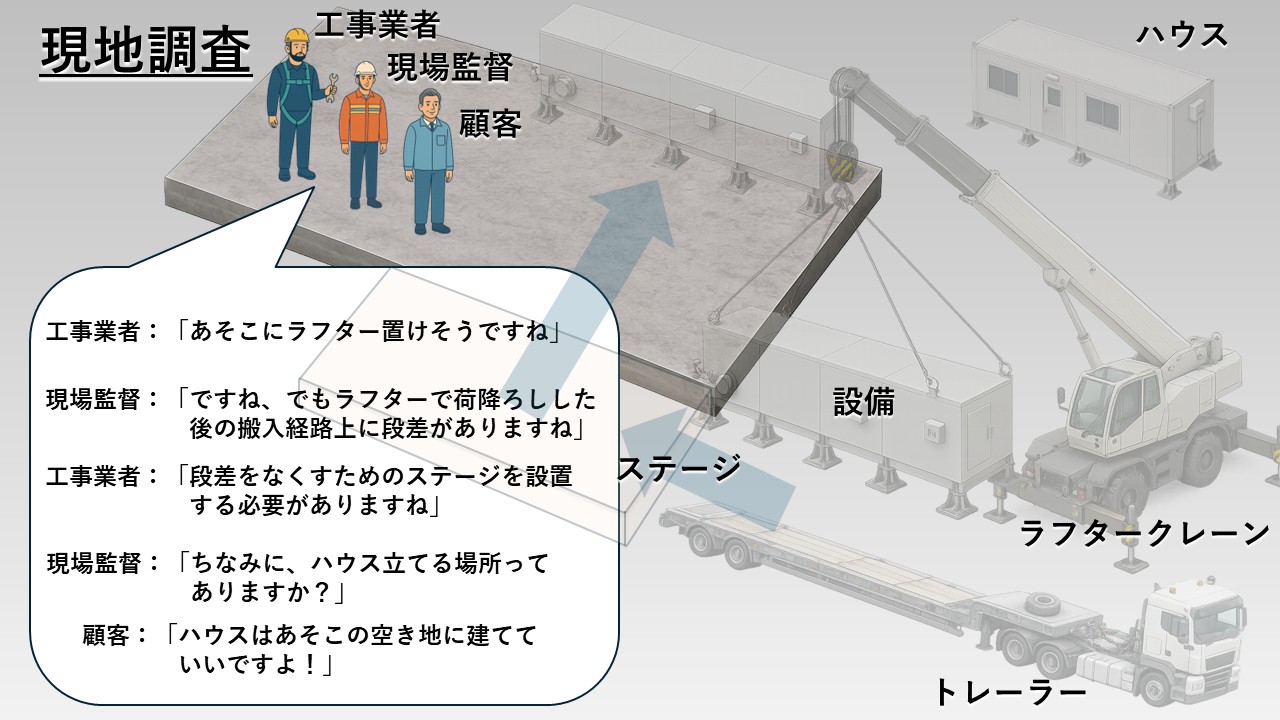

現地調査（工事前に実施）

■作業の目的

• 機械据付工事を行うにあたっての、その現場特有な「工事条件」を確認すること。
• ここで「工事条件」を漏れなく確認することで、次の工程である「施工計画の立案」ができるようになる。

■作業内容

• 機械据付工事を開始する前に、図面だけでは分からない現場の状況を、実際に足を運んで確認する
• また現地で工事関係者（顧客、現場監督、工事業者など）と打ち合わせを実施し、事前に確認すべき点を確認しておく
• 具体的には以下の内容を確認する

施工計画の立案（工事前に実施）

■作業の目的

• 工事を安全に、確実に、効率的に完了させるための計画を立てる
• ここで綿密な施工計画を立てることで、工事の品質確保、コスト管理、工期遵守、安全確保を実現することができる。

■作業内容

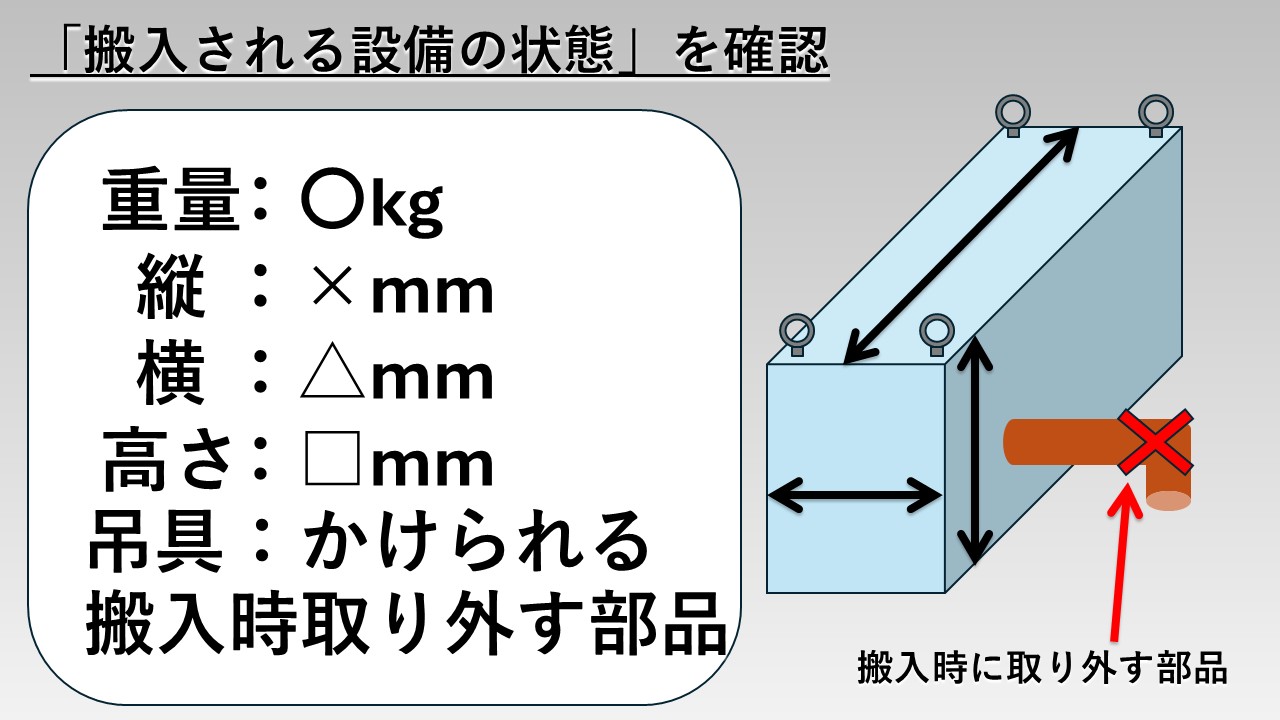

１．「搬入される設備の状態」を確認

• 工事で設置する設備が現場にどういう状態で運搬されるのかを確認
• 確認事項の例：
  • 運搬される設備の大きさと重量、重心の位置
  • 運搬される設備にはどの部品が付いてきて、どの部品が外されてくるのか
  • 運搬される設備にはクレーンの吊り具を掛けられるような箇所があるか　　など

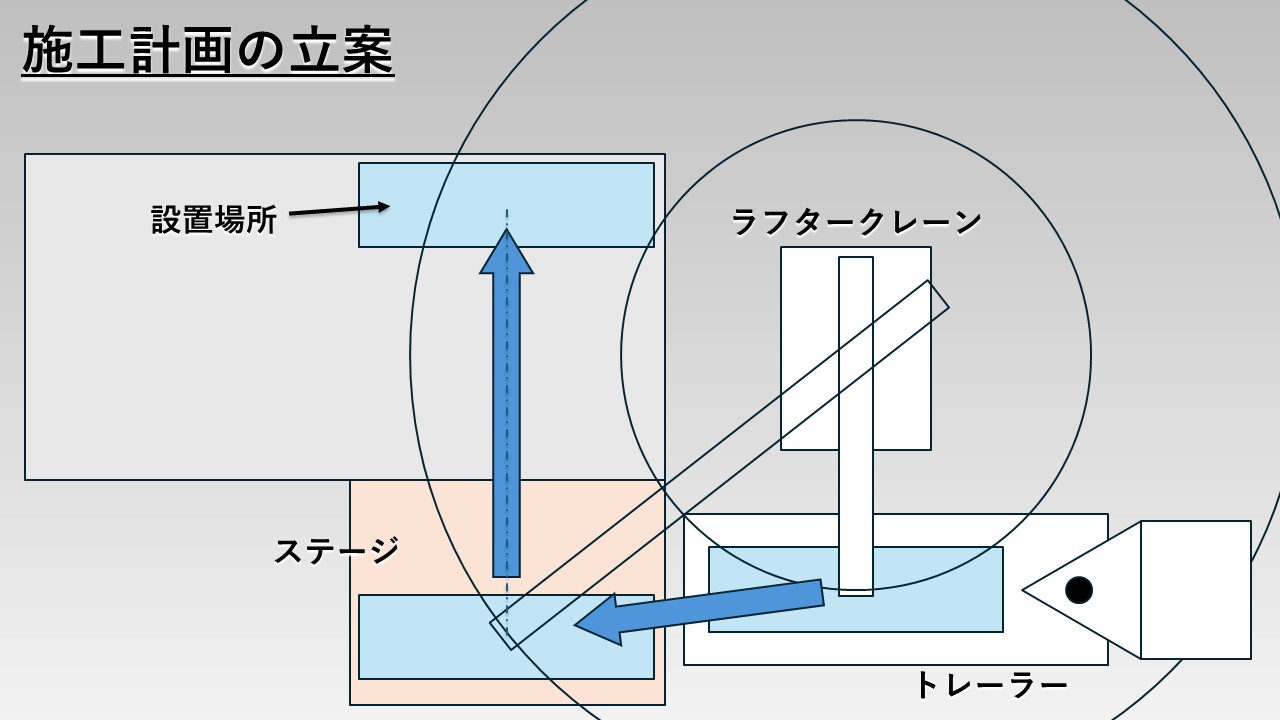

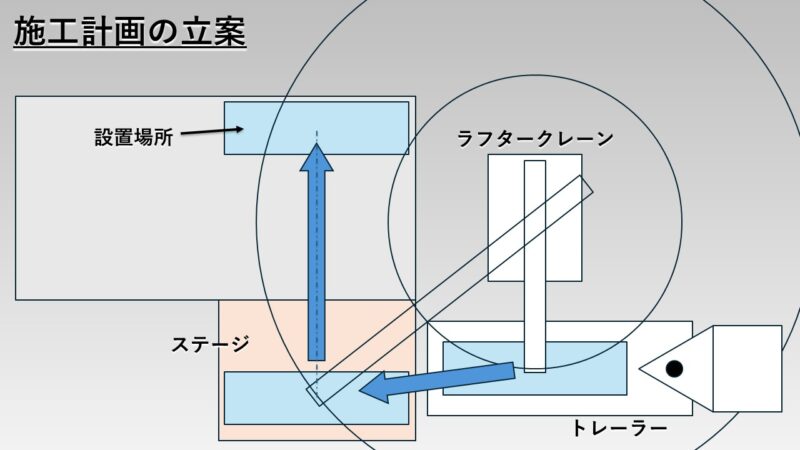

２．施工方法の検討

• 現地調査で確認した「工事条件」と１．で確認した「搬入される設備の状態」を考慮して、より安全で、より品質が高く、より安価で、より短納期になるような施工計画を立案する。

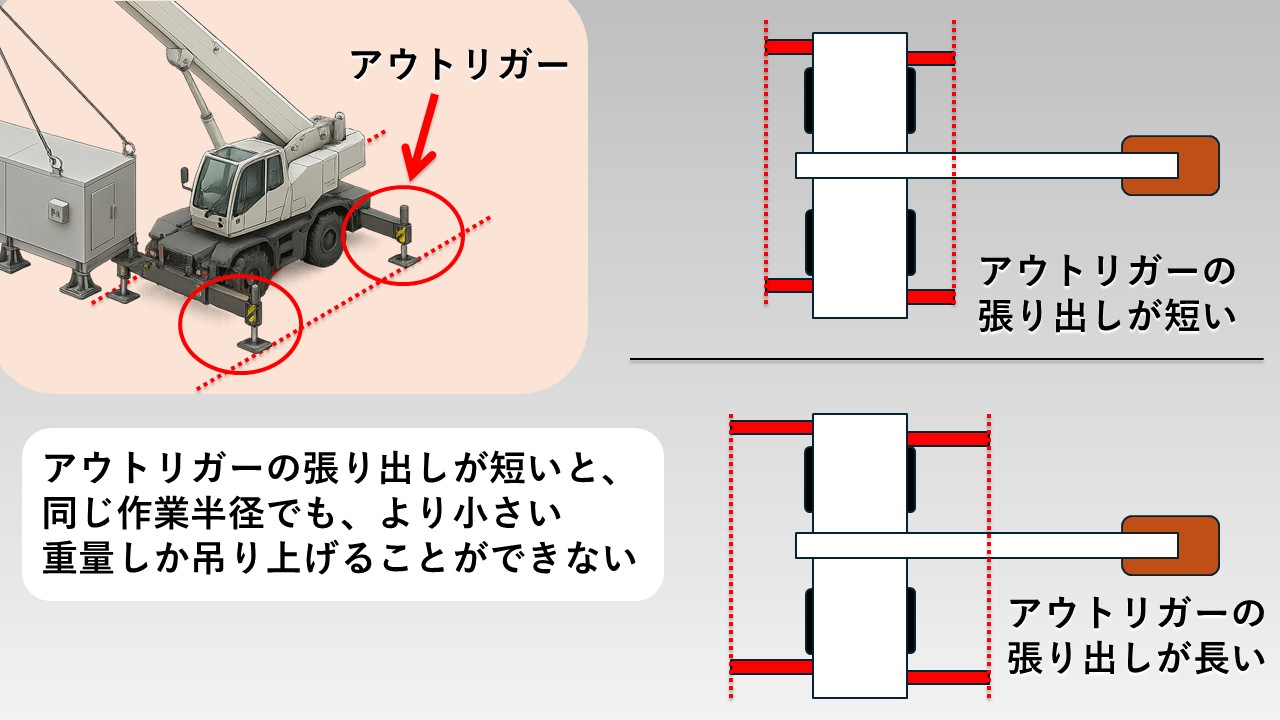

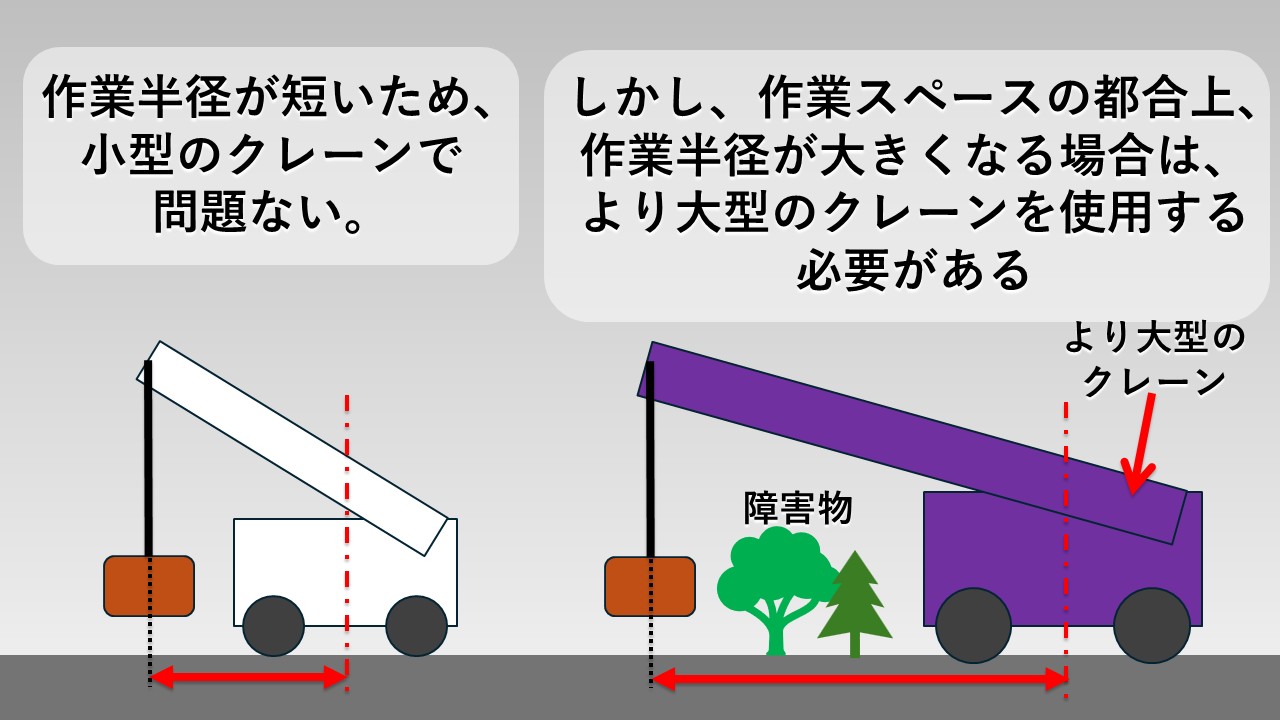

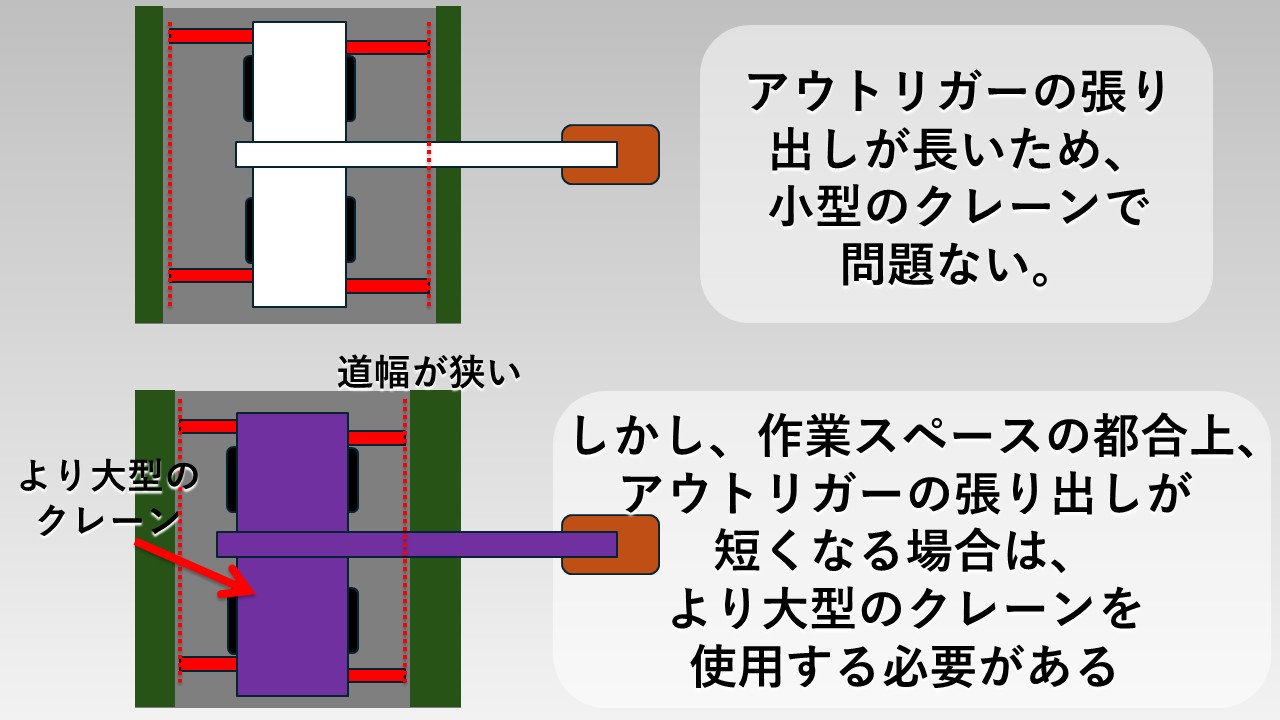

• 施工計画では、各工程の作業方法、必要な重機、必要な段取り（準備）、所要日数、所要人員などを明確にする。

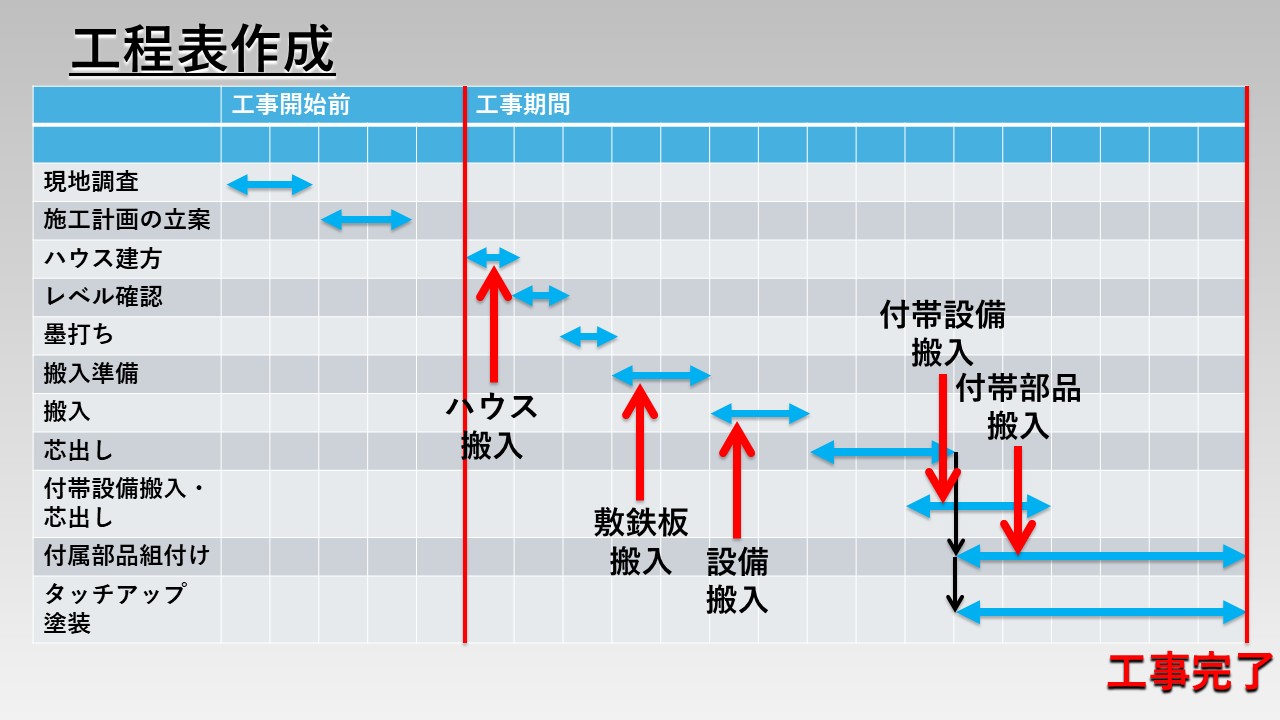

3．工程表作成

• 現地調査で確認した「工事条件」と、検討した施工計画を踏まえて、何をいつ行うかが分かる工程表を作成する。
• どのタイミングでどの物資（設置する設備や工事用の資材など）を工事現場へ搬入するかも決めておく。

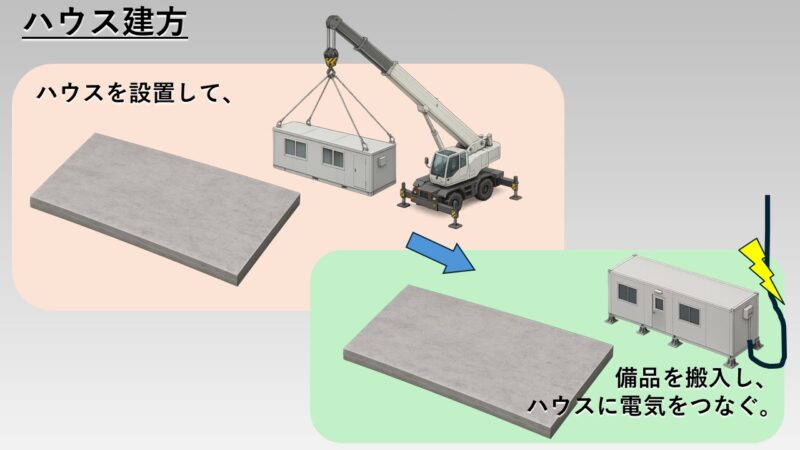

ハウス建方（たてかた）

【作業の目的】

• 工事を行う作業員が休憩したり、日々の打合せを行う場となる仮設ハウスを建てる。

【作業内容】

• 現場内の指定された空きスペースに、作業員の人数に見合ったサイズの仮設ハウスを組み立てる。
• ハウスの設置が終わると、ハウス内に設置する備品（机や椅子、ホワイトボードなど）の搬入を行うとともに、ハウスに電気をつなぐ。
• （ハウス用電源の確保については現地調査時に工事関係者と調整しておく）。
• 作業員10名程度が収容できる小型のハウスであれば、半日もかからず設置は完了する。

レベル確認

【作業の目的】

• あらかじめ設備を設置する場所（基礎）のレベル（＝高さや傾きのこと）を確認し、設備をそのまま設置して問題ないか確認する。
• この工程で設置場所の高さや傾きが図面からどの程度の誤差になっているかを把握しておくことで、スムーズに後工程の「芯出し」が行える。

【作業内容】

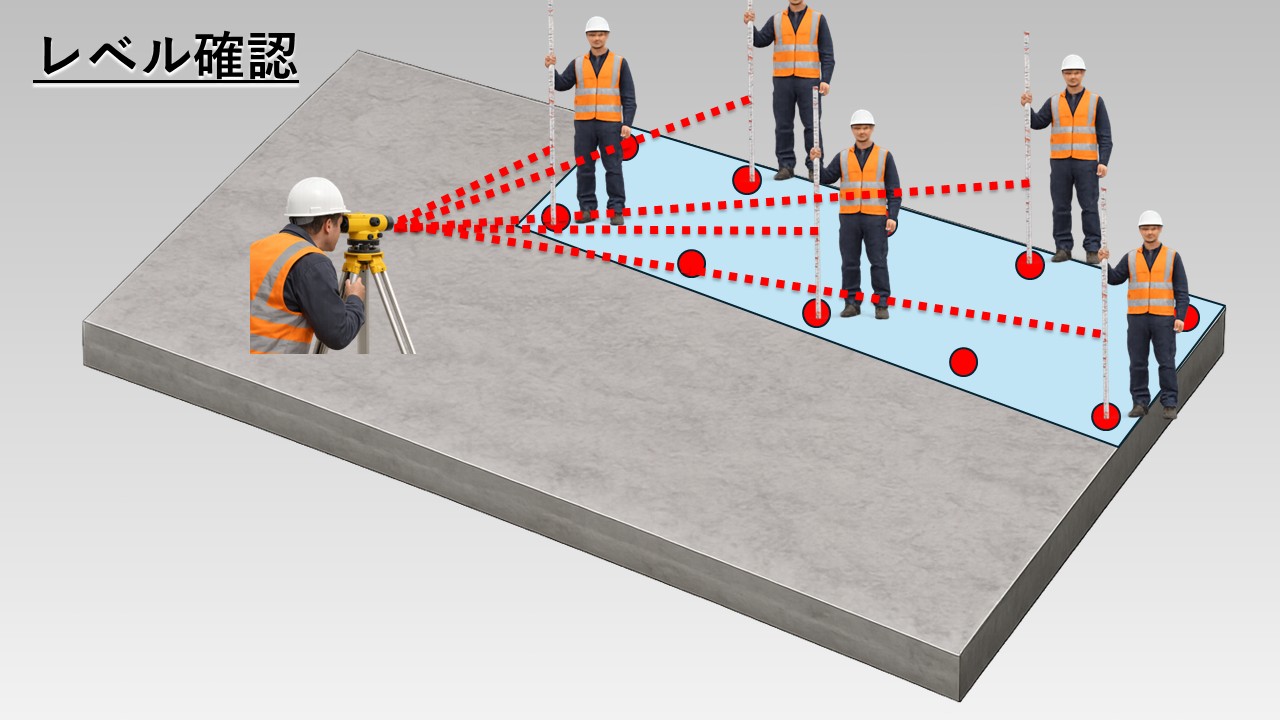

• 測量機器（オートレベルなど）を使用して、設置場所の基礎コンクリート上の複数地点のレベルを計測する。

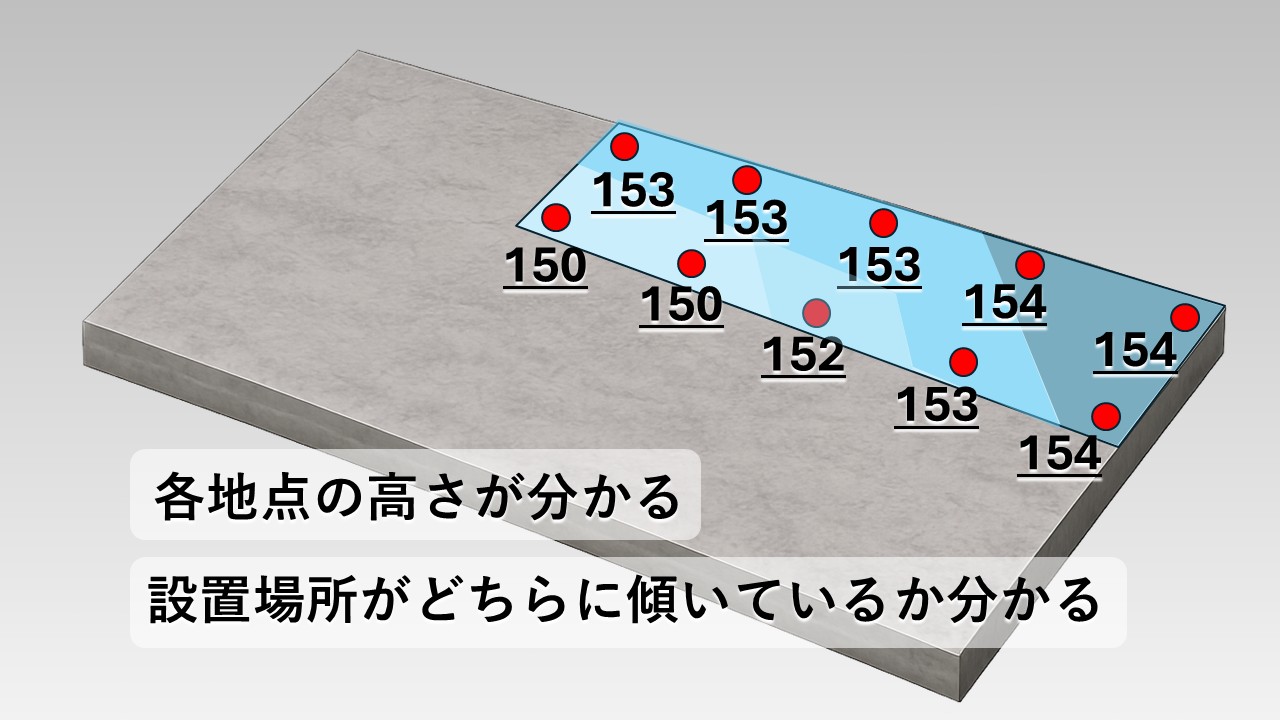

• 図のように、複数地点を計測することで、それぞれの地点の高さが分かるとともに、基礎コンクリートがどのように傾いているかが分かる。
• ここで測ったデータをもとに、後述の「芯出し」工程での「シムプレート」を用いた調整が行われる。

墨打ち

【作業の目的】

• 設備を設置する場所の床（基礎）に、位置の基準（目印）となる線を引く。
• この工程で設備の設置場所に線を引いておくことで、後工程の「搬入」「芯出し」で「設備をどこに設置したらいいか分からない」となることを防ぐことができる。

【作業内容】

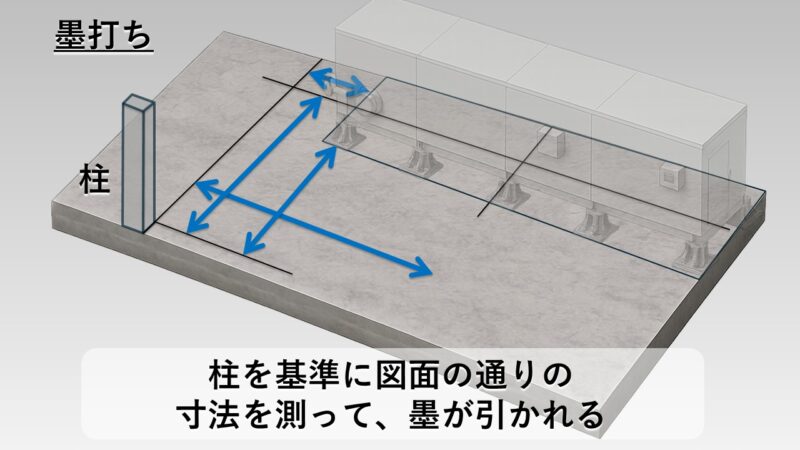

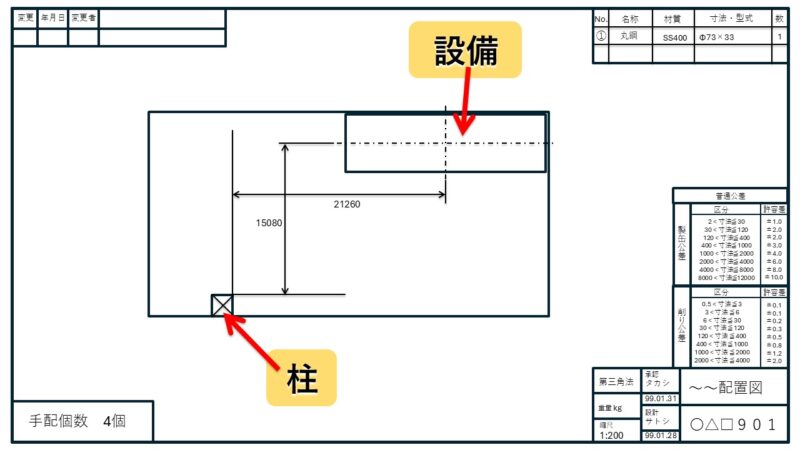

• 基準となる場所（建物の柱など）から鋼尺やコンベックス等で距離を測定し、図面通りの位置に線を引く。
• 線を引くときには、「墨ツボ」と呼ばれる測定工具を使用する。

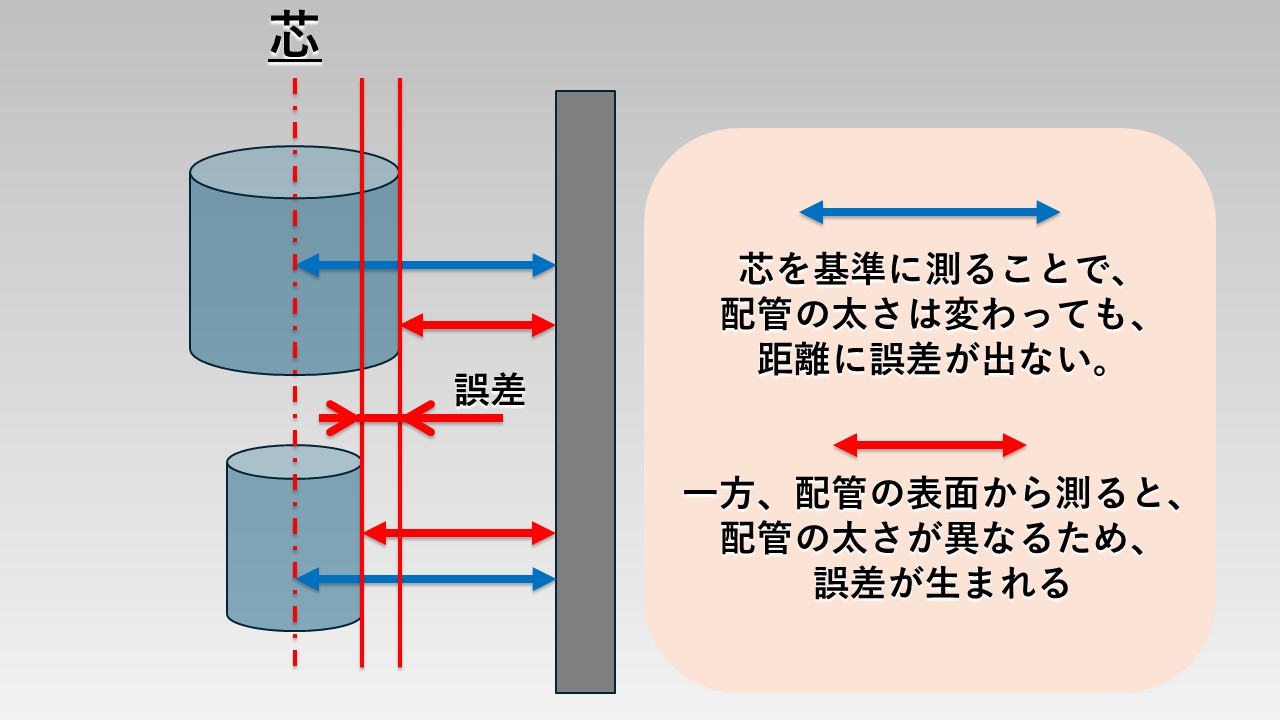

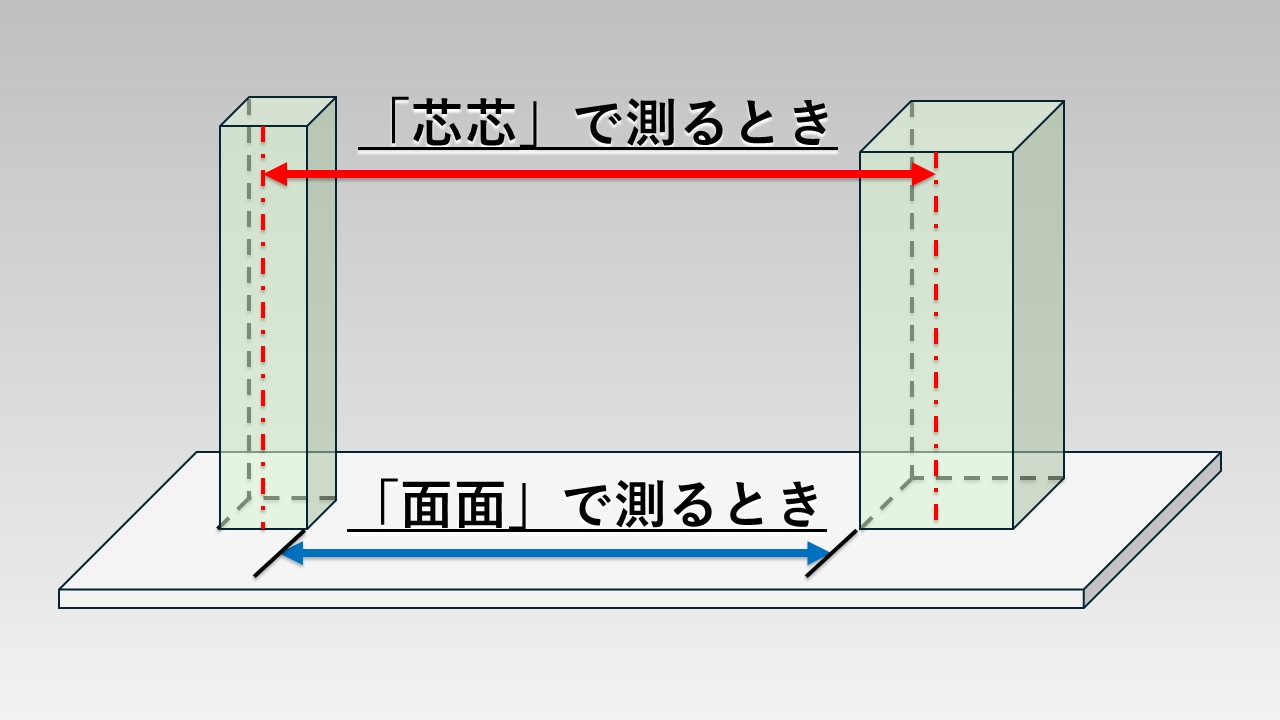

• 線は、図のように、設備の「前面（まえづら）」や「芯」の位置に引いていく。

搬入準備

【作業の目的】

• 設備を搬入するのに必要な準備を行う
• この工程を行うことで、設備を安全に、かつ現場を傷つけずに搬入できるようになる。

【作業内容】

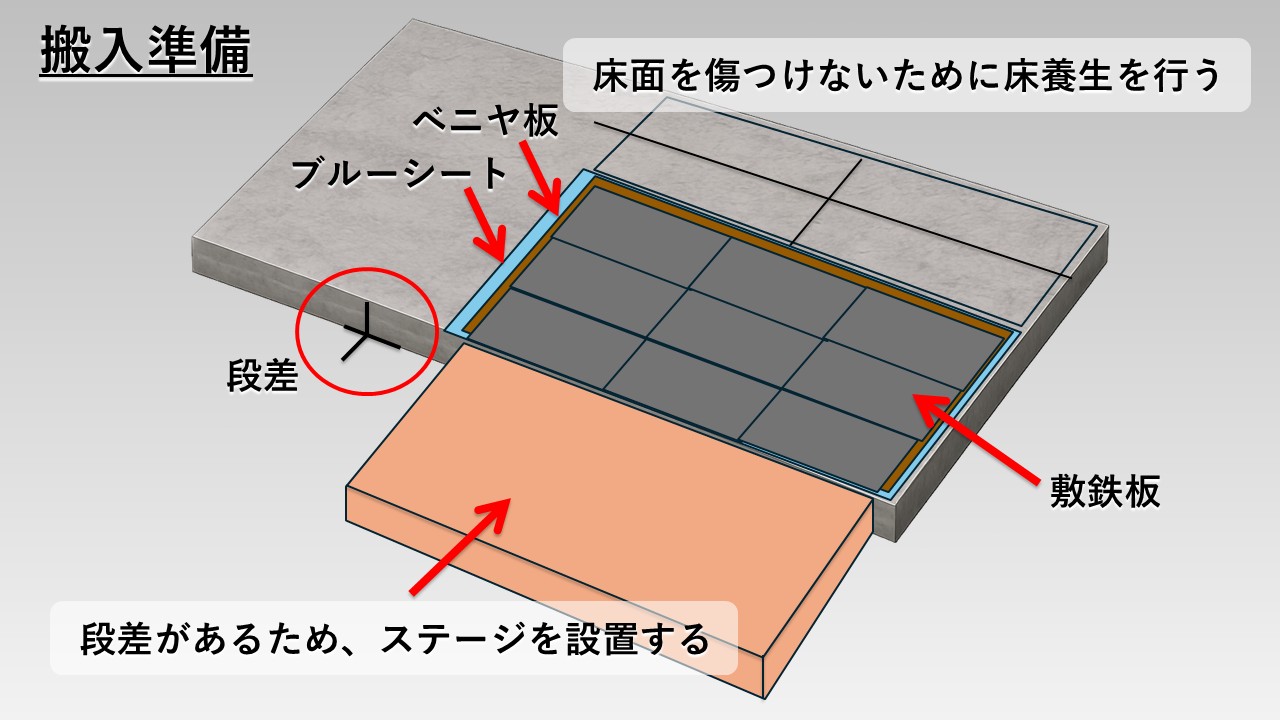

• 搬入経路上の障害物となるようなものをあらかじめ撤去する
• 段差や急な坂がある場合は、フラットになるようなステージを設置する
  • ←後工程の「コロ引き」が行えるように
• 屋内の現場など床面を傷つけるとまずい場所では、床面の養生を行う。（鉄板やベニヤ板、ブルーシートなどを敷く）
  • 重量の大きい設備を搬入する際には、床面を傷つける恐れがある。

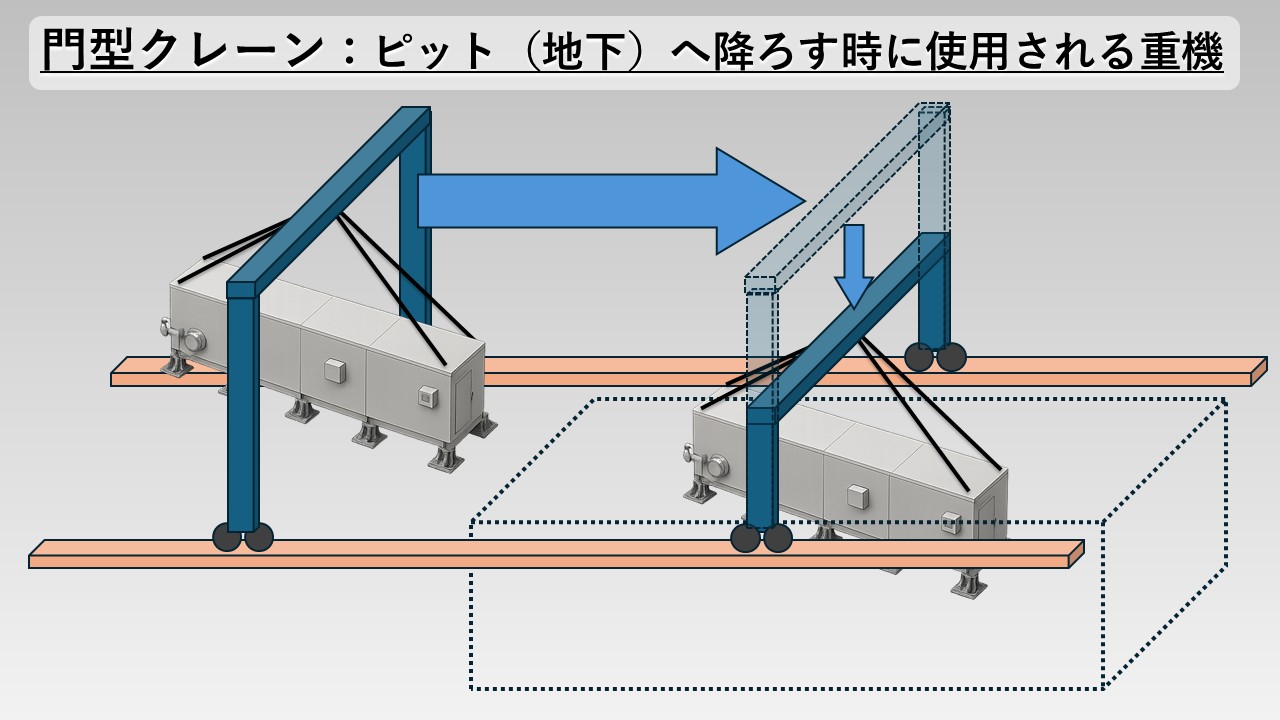

• ピットダウン（地下へ下ろす作業）する場合には下図のように門型クレーン等の搬入用の重機を設置する。

搬入

【作業の目的】

• 設備を実際の設置場所へ搬入する

【作業内容】

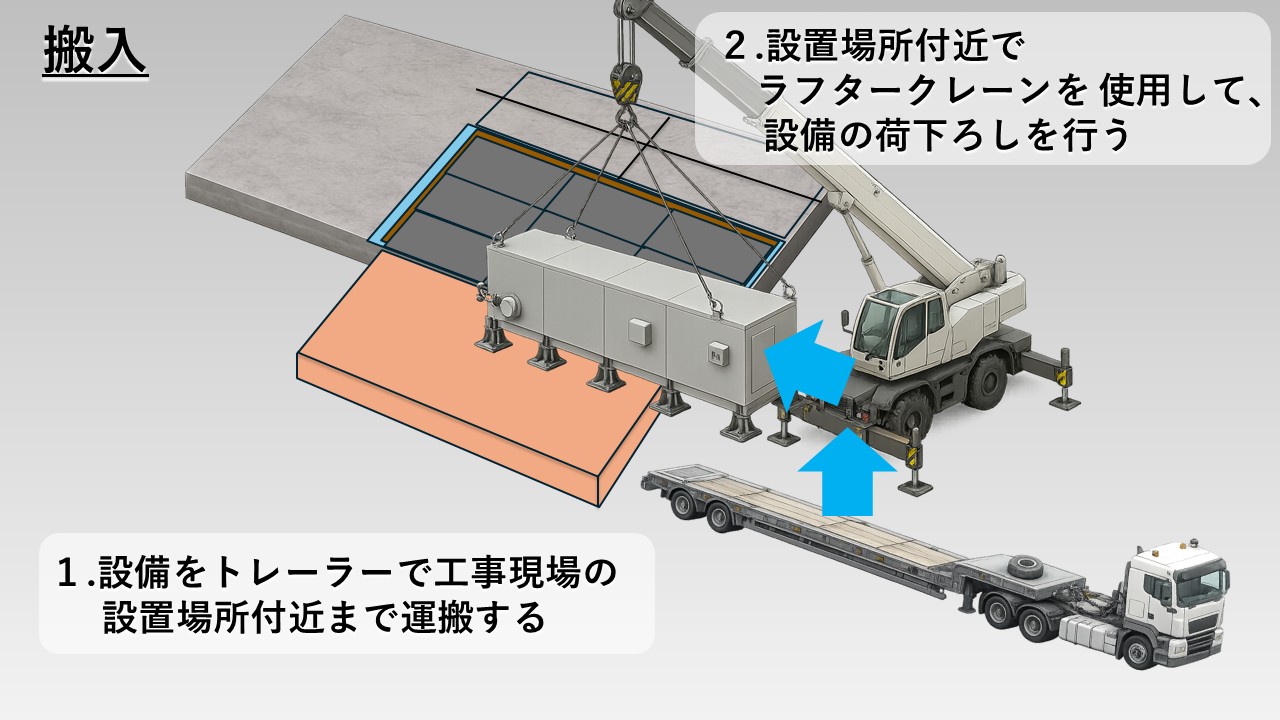

1. 設備をトレーラーやトラック等で工事現場の設置場所付近まで運搬する

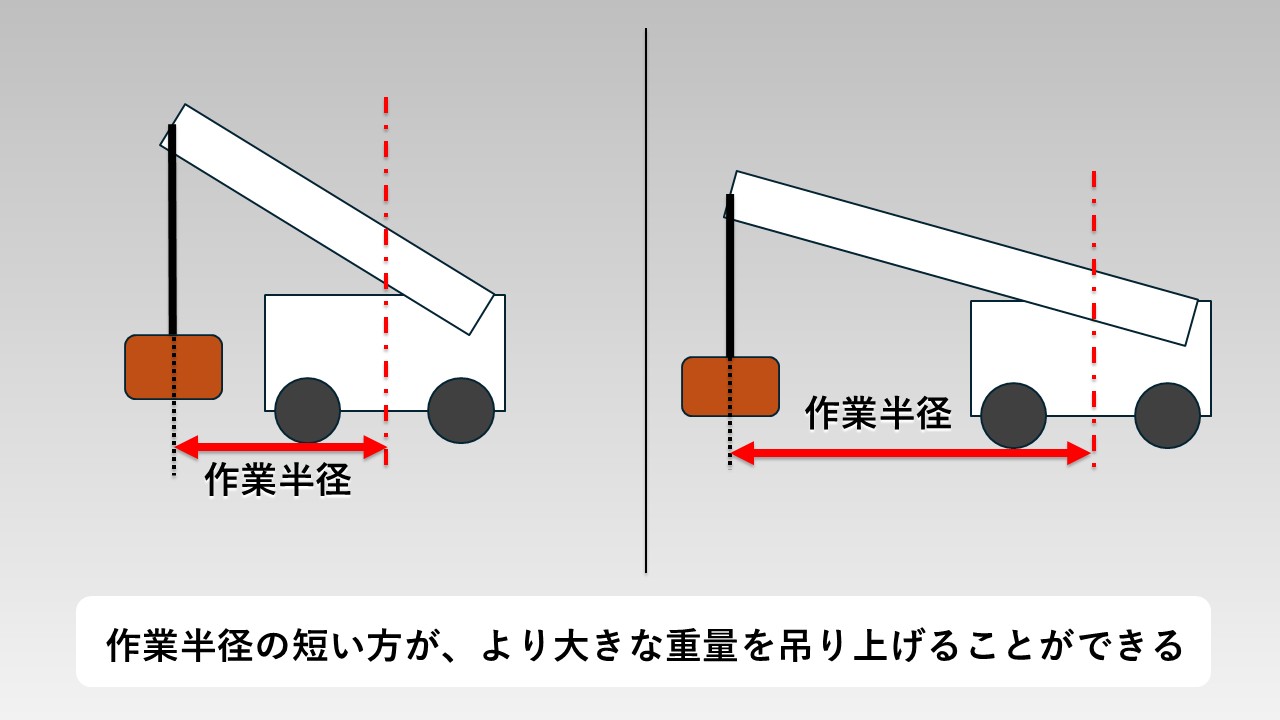

2. 設置場所付近でラフタークレーンやフォークリフトなどの重機を使用して、車両の荷台から設備の荷下ろしを行う

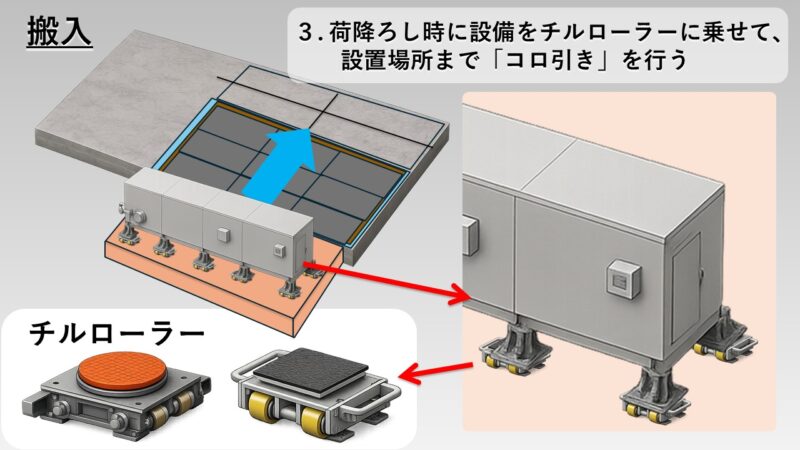

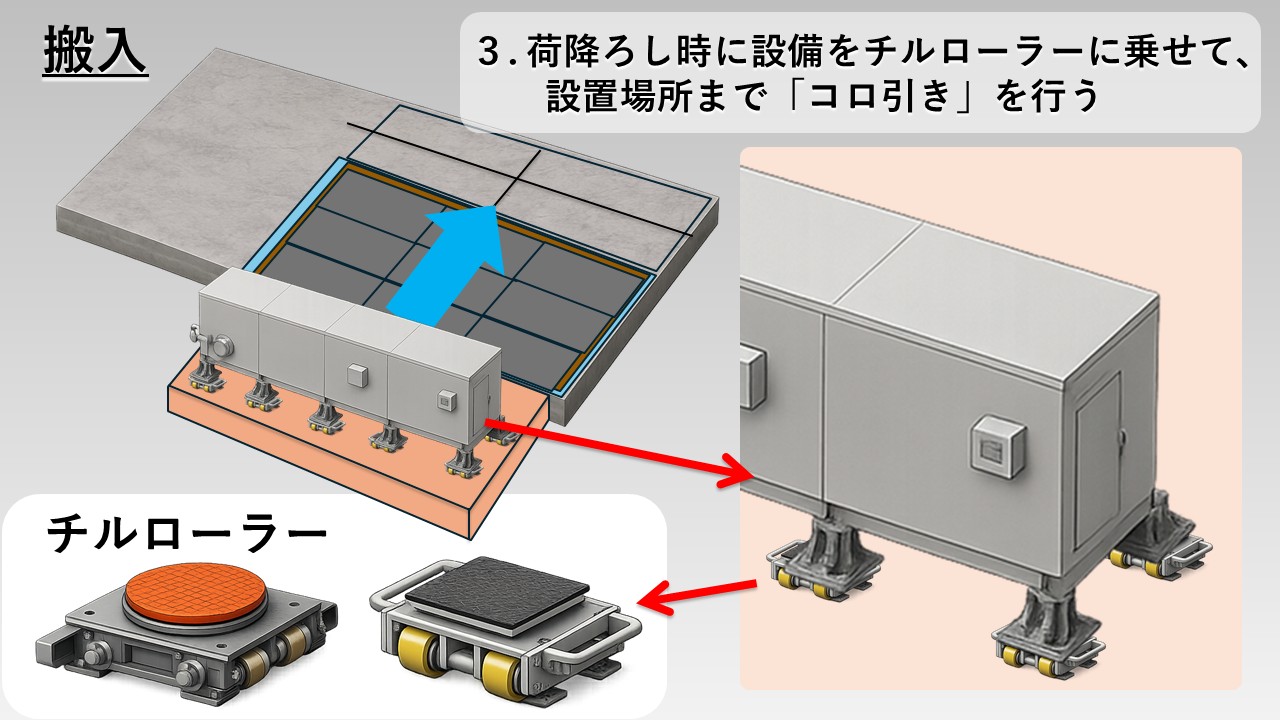

3. 荷降ろし時に設備をチルローラー（図参照）と呼ばれる台車のような物に乗せて、設置場所まで「コロ引き」を行う
   • 「コロ引き」とは、チルローラーなどの台車に設備を載せて、人力で押したり、ウインチで引っ張ったり、フォークリフトなどで押したりして、運搬する方法。
   • 「コロ引き」は、重量物の運搬方法としてよく行われる方法
   • 車両の荷台からそのままラフタークレーンやフォークリフトで設置場所に直接荷下ろしする場合もある（←最も簡単なパターン）

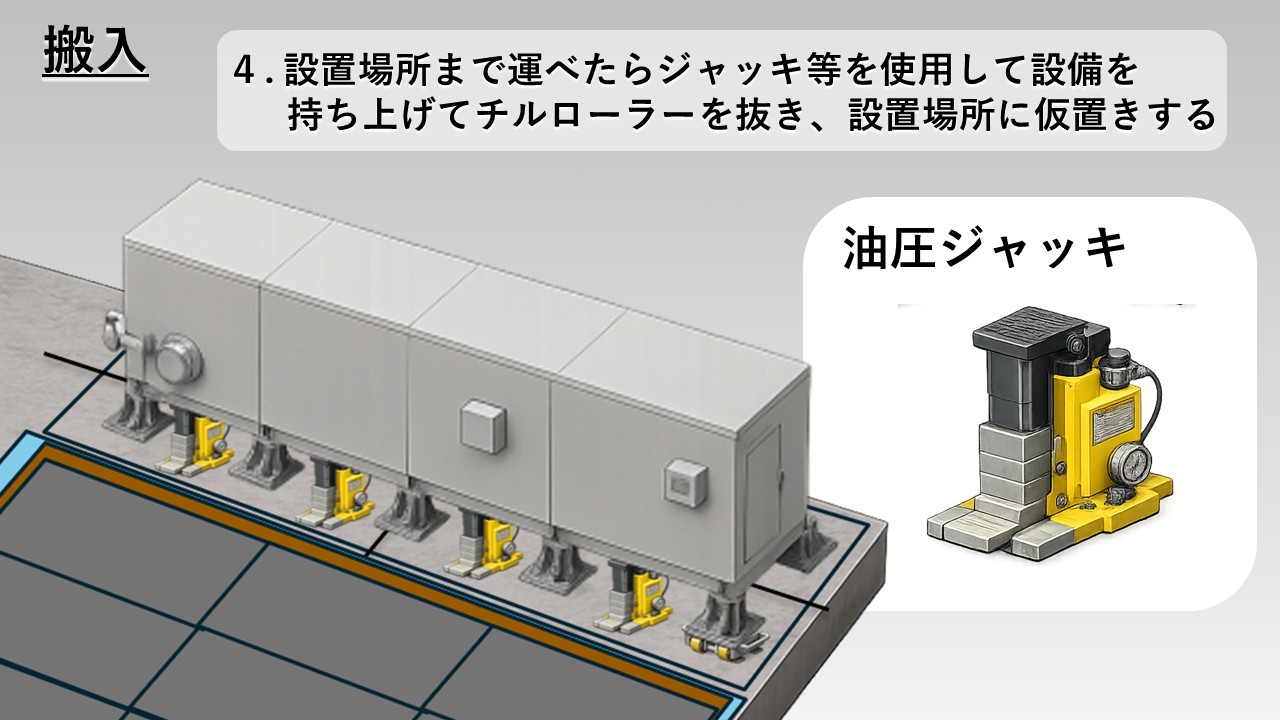

4. 設置場所まで運べたらジャッキ等を使用して設備を持ち上げてチルローラーを抜き、設置場所に仮置きする

芯だし

【作業の目的】

• 設備を図面通りの位置に「正確に」設置する。
• 「正確に」とは、縦・横・高さ（X・Y・Z軸）の配置位置はもちろんのこと、設備の「傾き具合（水平・垂直）」も図面で指定された状態にピタリと調整して設置するということ。
• この工程により、設備が正常に動作できるようになる。

【作業内容】

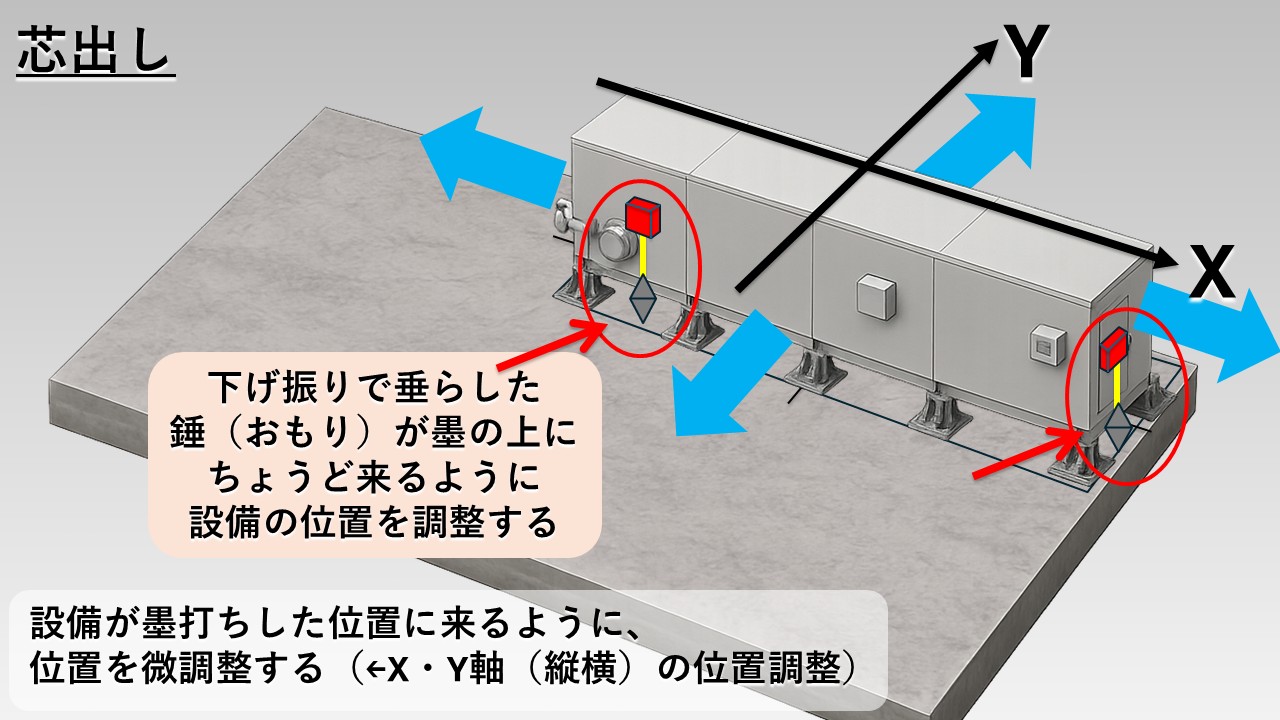

• 「搬入」工程により設置位置に仮置きされた設備が墨打ちした位置に来るように、位置を微調整する（←X・Y軸（縦横）の位置調整）

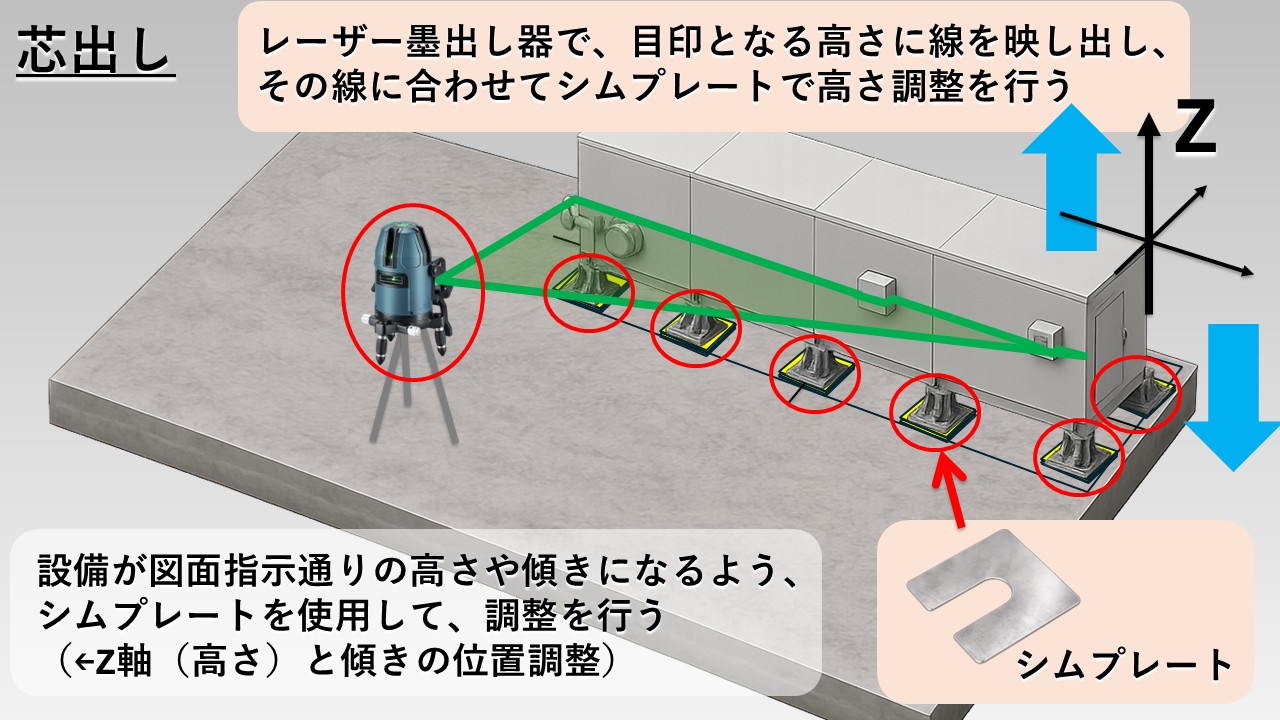

• 設備の位置を確認する時には、図のように下げ振りやレーザー墨出し器を使用することが多い

• X・Y軸（縦横）の位置調整が完了後、設備が図面指示通りの高さや傾き（多くの場合は水平）になるよう、シムプレートを使用して、調整を行う。（←Z軸（高さ）と傾きの位置調整）

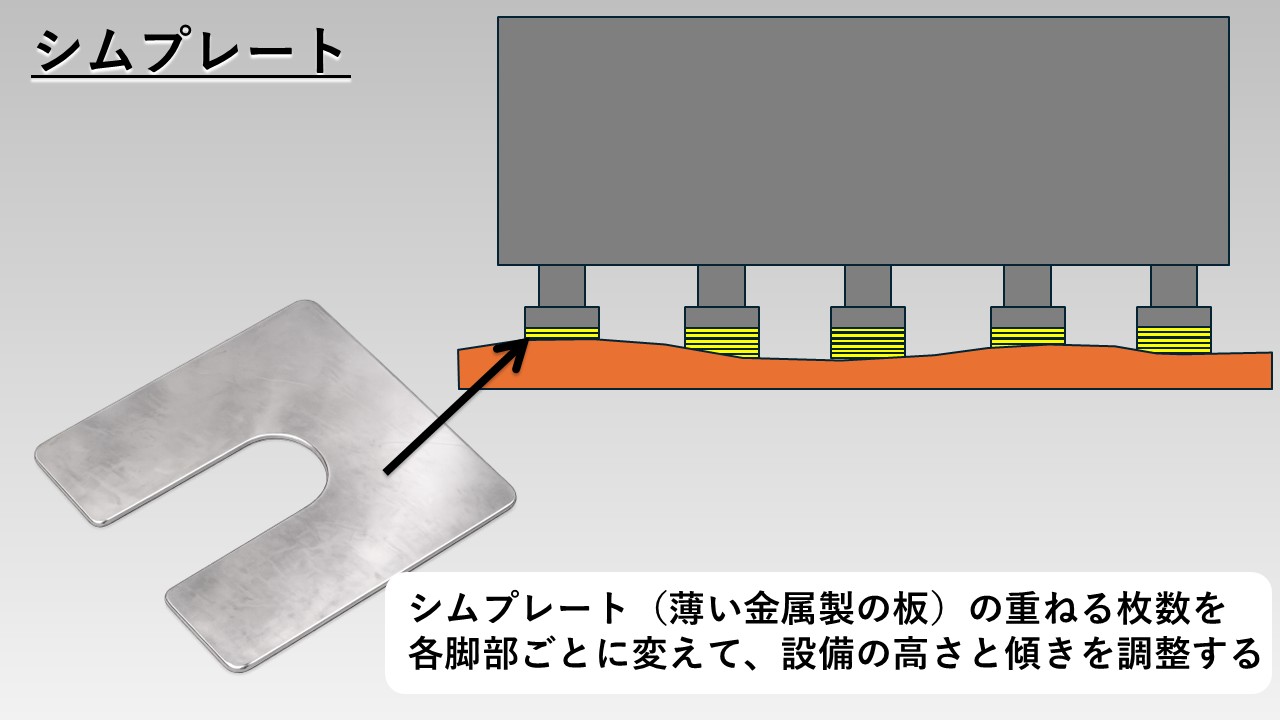

  • シムプレート＝薄い金属板、スペーサーやライナーと呼ばれることもある

• シムプレートは、図のように設備の脚部に差し込んで、かさ上げを行い、設備の高さや傾きを調整することができる。
• シムプレートによる調整は、「レベル確認」工程で確認した基礎のレベルのデータを参考にしながら調整を行う。

• 縦・横・高さ・傾きの正確な位置が出せたら、設備を基礎にしっかりと固定する。

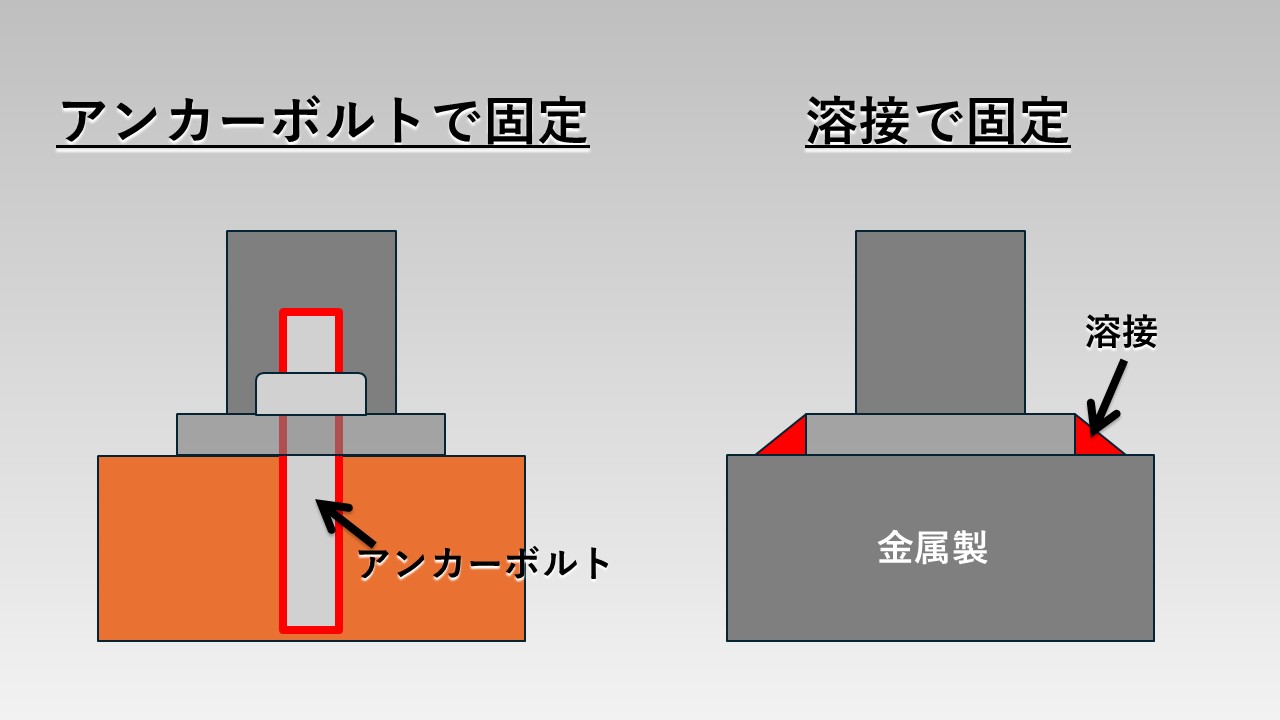

  • 固定する方法①：アンカーボルトを設備と基礎を固定する
  • 固定する方法②：設置場所の床面が金属の場合は、溶接を行い、設備を固定する

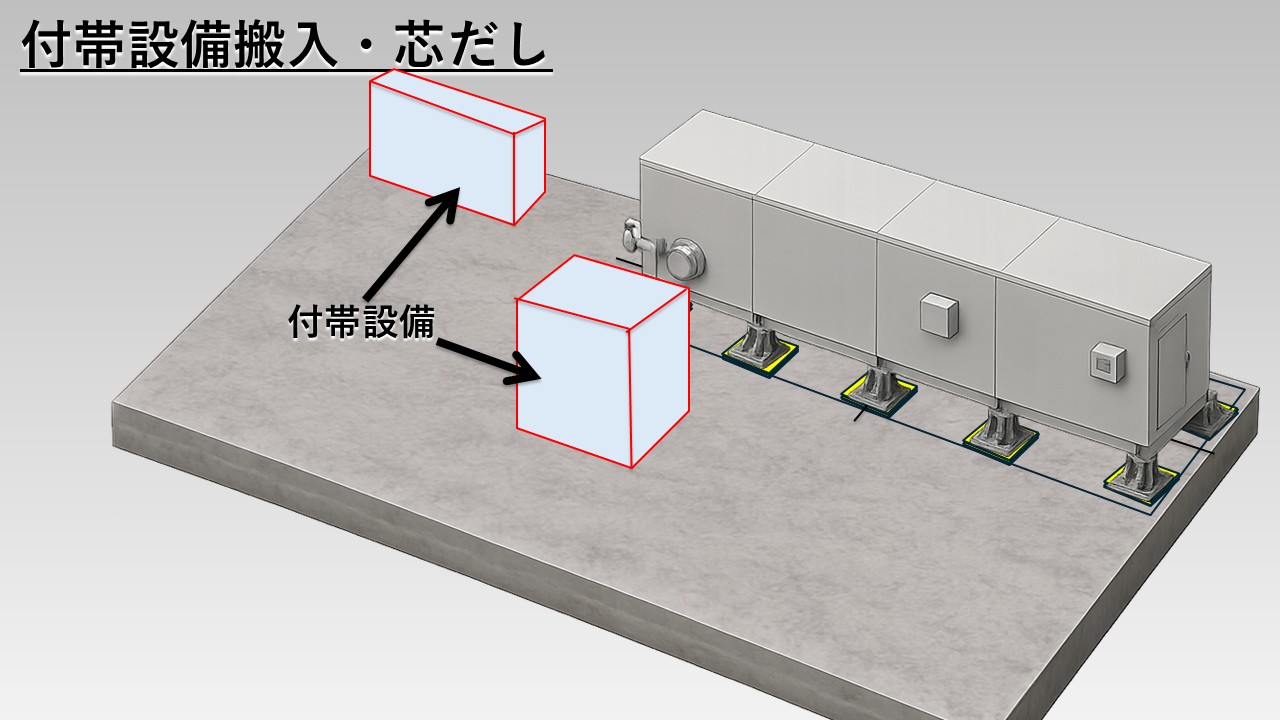

付帯設備搬入・芯だし

【作業の目的】

• メインの設備のほかに付帯設備（モーターや制御盤など）がある場合は、その搬入・芯出しを行う。
• この工程によりメイン設備を稼動させるために必要な付帯設備の全てを決められた位置へ設置する。

【作業内容】
メイン設備と同様の手順で搬入し、位置やレベルを合わせて芯だしを行う。

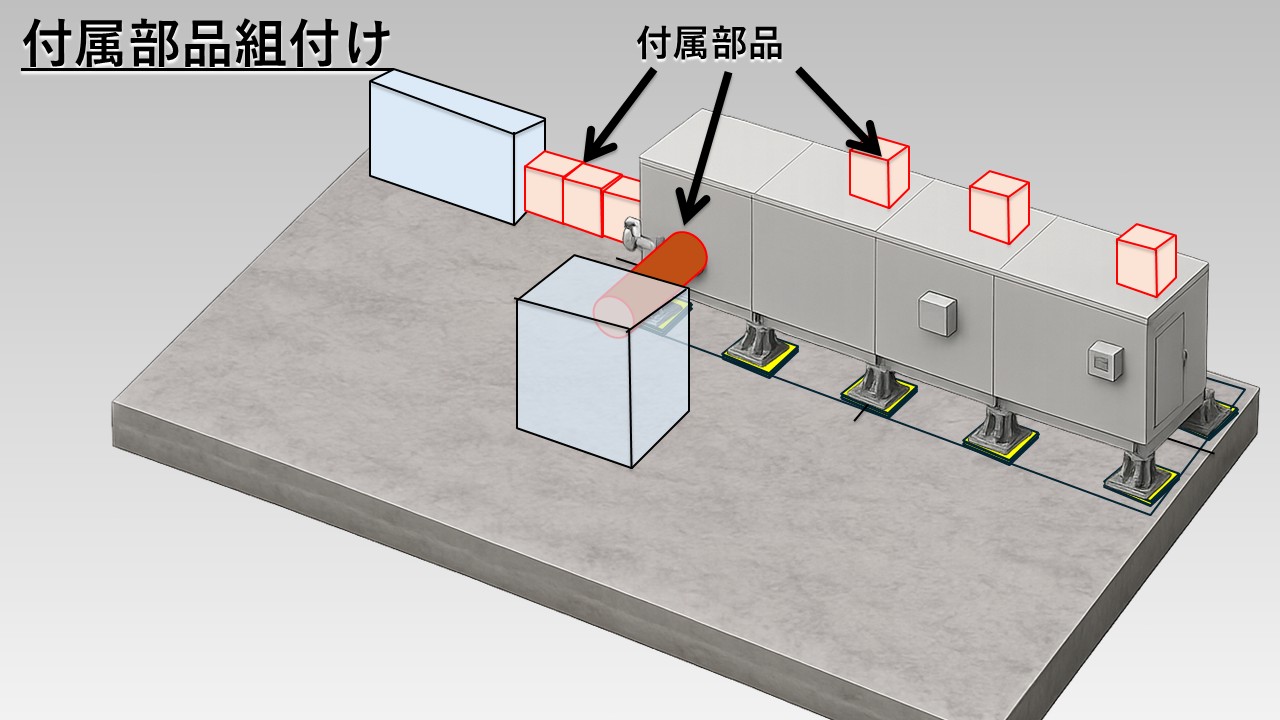

付属部品組付け

【作業の目的】

• 輸送時に取り外していた部品の取り付けを行う
• この工程で、設備を本来あるべき形に戻す

【作業内容】

• 取り外していた部品を芯出し済みの設備に取り付ける。
• 取り付け方法としては、ボルトによる取り付けや溶接による取り付けがある。

タッチアップ塗装

【作業の目的】

• 工事現場への運搬、搬入、芯出しで塗装が剥げた箇所の塗装のやり直しを行う。
• この工程により、設備の美観を保つとともに、塗装の剝がれにより設備が劣化をすることを防ぐ。
  • 塗装が剥がれ下地が露出していると、その場所からサビや腐食が進行する。
  • サビや腐食が進行すると設備の強度低下や故障の原因になる

【作業内容】

• 搬入や芯だし作業の際に玉掛けワイヤーが擦れて設備の塗装が剥げた場所や、固定のための溶接により焦げた場所を、ハケやスプレーで塗装しなおす（補修塗装）

---

以上で、機械据付工事の工程は終了となります。

通常この後は、「→配管工事 → 配線工事 → 試運転」が行われて「設備を稼働できる状態にする」ためのステップが進められていきます。

そして、試運転が完了し、設備が稼働できる状態になるとようやく顧客へ引き渡し（納入）が行われるという流れです。

今回は、機械据付工事について詳しく解説しましたが、配管工事や配線工事、試運転についても別記事でそれぞれ詳細を解説していきますので、ぜひ一緒に学んでいきましょう！

まとめ

今回は、皆さんが機械据付工事とはいったいどのような工事なのかが理解できるよう、機械据付工事とは何か（定義）と、工事の具体的な手順（工程）を解説しました！

上記の内容を理解しておくことで、機械の据付工事がどのような工事か理解でき、今後学んでいく知識の土台が出来上がります。そして、今後学んでいく知識が点ではなく、線でつながるようになります。

その結果、皆さんは、体系的に機械据付工事の知識を身に着けることができるようになり、より短期間で、社内外の技術者から信頼され、対等な議論ができるようになります！

今回は各工程の内容を簡単にしか説明できてませんが、各工程で行われるの作業内容の詳細についても別記事で解説していく予定です！また、今回は機械据付工事の内容をお伝えしましたが、今後は、「配管工事」「配線工事」「試運転」の内容についてもそれぞれ解説していきますので、ぜひ一緒に学んでいきましょう！
